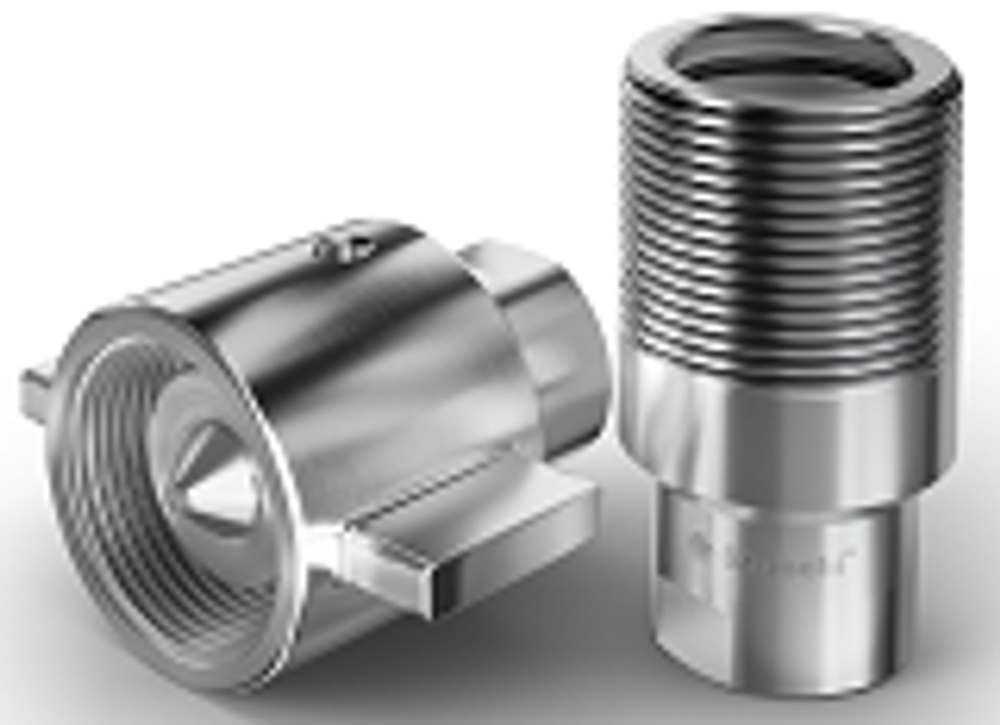

![VOF NPT 1" - D1" Розетка](https://static.insales-cdn.com/images/products/1/714/792609482/import_files_99_99a89f1f-6365-11e5-ac9b-00155d89e000_0b72037f-69a4-11ee-bbc0-ac1f6b40e6e5.png "VOF NPT 1" - D1" Розетка")
Предзаказ
Описание
Серия БРС «VOF» - это резьбовые соединения с тарельчатым клапаном. БРС изготавливаются из высокопрочной углеродистой стали с хромированием. Благодаря специально разработанной внутренней форме БРС серии «VOF» устойчивы к перепадам давления и предназначены для использования в системах с высокими импульсными нагрузками. БРС серии «VOF» прошли тесты на 500000 циклов (в соединенном виде). Соединения этой серии испытаны на огнестойкость и имеют сертификат Регистра Ллойда (Lloyd) согласно API 16D и директиве № 36 EUB.
Взаимозаменяемы с аналогичынми соединениями своего класса.
Преимущества:
Подсоединение при остаточном давлении в контуре допускается только в одну сторону.
Есть контрольное отверстие для проверки полного подключения соединения.
Сертификат Регистра Ллойда соглано API 16D и директиве № 36 EUB.
Грань под ключ на корпусах изделий предназначена для облегчения процесса сборки соединения.
Тарельчатый клапан с эластомерным уплотнением обеспечивает максимальное уплотнение соединений.
Стопор из высокопрочной углеродистой стали.
Форма внутренних деталей разработана для уменьшения турбулентности и перепадов давления.
Высокая сопротивляемость ударам давления.
Материал: Высокопрочная углеродистая сталь
Фиксирующий механизм: резьба
Рабочее давление: до 345 Бар
Температура рабочей среды: -20°C +100°C (в зависимости от типа уплотнений)
Скорость потока: до 1100л./мин.
Уплотнения: NBR
Сферы применения: нефтегазовая промышленность, землеройно-транспортное оборудование
Характеристики
| Артикул | Бренд | B | D | E | F | G | H | ID ISO | N | T | А | вес, кг | М | резьба | Стандарт БРС | Часть |
| 811201000 | Stucchi | 41,3 | - | 2 1/4-6 | 105,8 | 152,9 | 45,0 | 1" | - | - | 1 | 1,19 | 57,2 | NPT | РЕЗЬБОВЫЕ | Розетка |
Характеристики
Бренд
Stucchi
Порядковый номер таблицы
Розетка
Вес без упаковки, кг
1,19
Размер E
2 1/4-6
Размер A БРС
1
Длина БРС в сборе
152,9
Резьба
NPT
Размер B
41,3
Размер F
105,8
Размер БРС
1"
Размер T резьбовые БРС
-
Размер M фитинги Каст
57,2
Размер N
-
Размер H для БРС
45,0
Размер D (мм) для БРС
-
Размер A БРС Справочник
1
Стандарт БРС
РЕЗЬБОВЫЕ
Отзывы
Аналогичная продукция в интернет-магазине:
БРС VOF STUCCHI
| Наименование | Артикул | Бренд ↕ | B ↕ | D ↕ | E ↕ | F ↕ | G ↕ | H ↕ | ID ISO ↕ | Наличие ↕ | ₽ ↕ | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
VOF NPT 1" - D1" Розетка |
811201000
|
Stucchi | 41,3 | - | 2 1/4-6 | 105,8 | 152,9 | 45,0 | 1" | Есть |
8729.1 |
||
|
БРС РЕЗЬБОВЫЕ VOF NPT 2 - D2 Розетка |
811201008
|
Stucchi | 76,2 | - | 4-4 | 179,0 | 255,2 | 82,6 | 2" | Есть |
39144.6 |
||
|
БРС РЕЗЬБОВЫЕ VOF NPT 2 - D2 Ниппель |
811201009
|
Stucchi | 76,2 | 154,2 | 4-4 | - | 255,2 | 82,6 | 2" | Есть |
40725.9 |
БРС NPT
|
|
Наименование | Артикул |
Бренд ↕
|
D ↕
|
E ↕
|
Hp ↕
|
Hs ↕
|
ID ISO ↕
|
Lp ↕
|
Ls ↕
|
Наличие ↕ | ₽ ↕ | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
БРС HPA NPT 1/4" Розетка PM |
VSHPA-NPT8814F-N
|
VERSO | 30 | - | - | S22 | 1/4 | - | 60.5 | Есть |
932.4 |
||
|
FF IV-HP NPT 1/4" Розетка |
800201008
|
Stucchi | - | 28,0 | - | - | 1/4 | - | - | Есть |
2242.8 |
||
|
БРС FF FIRG NPT 1/4 - D1/4 Ниппель |
800801001
|
Stucchi | 47,9 | - | - | - | 1/4" | - | - | Есть |
1201.5 |
||
|
БРС FF FIRG NPT 1/4 - D1/4 Розетка |
800801000
|
Stucchi | - | 28,0 | - | - | 1/4" | - | - | Есть |
2398.5 |
||
|
БРС FF IV-HP NPT 1/4 - D1/4 Ниппель |
800201009
|
Stucchi | 32,5 | - | - | - | 1/4" | - | - | Есть |
1229.4 |
||
|
FF IV-HP NPT 3/8" Ниппель |
800201005
|
Stucchi | 40,0 | - | - | - | 3/8" | - | - | Есть |
1229.4 |
||
|
FF IV-HP NPT 3/8" Розетка |
800201004
|
Stucchi | - | 35,0 | - | - | 3/8" | - | - | Есть |
2242.8 |
||
|
БРС FF FIRG NPT 3/8 - D3/8 Розетка |
800801004
|
Stucchi | - | 32,0 | - | - | 3/8" | - | - | Есть |
2623.5 |
||
|
БРС ISO A BIR NPT 3/8 - D 3/8 Ниппель |
800501003
|
Stucchi | 38 | - | - | - | - | - | - | Есть |
541.8 |
||
|
БРС FF A NPT 3/8 - D3/8 Ниппель |
801301005
|
Stucchi | 60,0 | - | - | - | 3/8" | - | - | Есть |
1451.7 |
||
|
БРС FF FIRG NPT 3/8 - D3/8 Ниппель |
800801005
|
Stucchi | 60,0 | - | - | - | 3/8" | - | - | Есть |
1343.7 |
||
|
БРС FF A NPT 3/8 - D3/8 Розетка |
801301006
|
Stucchi | - | 32,0 | - | - | 3/8" | - | - | Есть |
3408.3 |
||
|
ISO A PUSH PULL NPT 1/2'' Ниппель |
PM-FP7612NPT
|
- | - | - | - | - | - | - | - | Есть |
252.0 |
||
|
ISO A PUSH PULL NPT 1/2" Розетка |
PM-FC7612NPT
|
- | - | - | - | - | - | - | - | Есть |
766.8 |
||
|
БРС FF FIRG NPT 1/2 - D3/8 Розетка |
800801002
|
Stucchi | - | 32,0 | - | - | 3/8" | - | - | Есть |
2702.7 |
||
|
БРС FF FIRG NPT 1/2 - D3/8 Ниппель |
800801003
|
Stucchi | 62,5 | - | - | - | 3/8" | - | - | Есть |
1512.0 |
||
|
БРС ISO A BIR NPT 1/2 - D 1/2 Ниппель |
800501005
|
Stucchi | 44,5 | - | - | - | - | - | - | Есть |
582.3 |
||
|
БРС FF FIRG NPT 3/4 - D1/2 Ниппель |
800801009
|
Stucchi | 70,5 | - | - | - | 1/2" | - | - | Есть |
2676.6 |
||
|
БРС FF FIRG NPT 3/4 - D1/2 Розетка |
800801008
|
Stucchi | - | 38,0 | - | - | 1/2" | - | - | Есть |
3762.0 |
||
|
БРС FF FIRG NPT 3/4 - D5/8 Ниппель |
800801011
|
Stucchi | 70,5 | - | - | - | 5/8" | - | - | Есть |
3660.3 |
||
|
БРС FF FIRG NPT 3/4 - D5/8 Розетка |
800801010
|
Stucchi | - | 42,0 | - | - | 5/8" | - | - | Есть |
5780.7 |
||
|
БРС ISO A BIR NPT 3/4 - D 3/4 Ниппель |
800501007
|
Stucchi | 55 | - | - | - | - | - | - | Есть |
1441.8 |
||
|
БРС FF FIRG NPT 1 - D3/4 Ниппель |
800801013
|
Stucchi | 82,3 | - | - | - | 3/4" | - | - | Есть |
5587.2 |
||
|
БРС FF FIRG NPT 1 - D3/4 Розетка |
800801012
|
Stucchi | - | 48,0 | - | - | 3/4" | - | - | Есть |
9998.1 |
||
|
VOF NPT 1" - D1" Розетка |
811201000
|
Stucchi | - | 2 1/4-6 | - | - | 1" | - | - | Есть |
8729.1 |
||
|
БРС FF A NPT 1.1/4 - D1 Ниппель |
801301015
|
Stucchi | 90,0 | - | - | - | 1" | - | - | Есть |
7834.5 |
||
|
БРС FF A NPT 1.1/4 - D1 Розетка |
801301016
|
Stucchi | - | 55.0 | - | - | 1" | - | - | Есть |
14721.3 |
||
|
БРС FF FIRG NPT 1.1/4 - D1 Ниппель |
800801015
|
Stucchi | 89,8 | - | - | - | 1" | - | - | Есть |
7985.7 |
||
|
БРС FF FIRG NPT 1.1/4 - D1 Розетка |
800801014
|
Stucchi | - | 55,0 | - | - | 1" | - | - | Есть |
13477.5 |
||
|
РЕЗЬБОВЫЕ VEP-HD NPT 1.1/4" - D1" Розетка |
808101014
|
Stucchi | - | 69,8 | - | - | 1" | - | - | Есть |
18671.4 |
||
|
WING NUT NPT 1.1/2" Ниппель |
PM-FP98112
|
- | - | - | - | - | - | - | - | Есть |
6863.4 |
||
|
WING NUT NPT 1.1/2" Розетка |
PM-FC98112
|
- | - | - | - | - | - | - | - | Есть |
8198.1 |
||
|
БРС FF FIRG NPT 1.1/2 - D1.1/2 Ниппель |
800801017
|
Stucchi | 111,1 | - | - | - | 1.1/2" | - | - | Есть |
21342.6 |
||
|
БРС FF FIRG NPT 1.1/2 - D1.1/2 Розетка |
800801016
|
Stucchi | - | 80,0 | - | - | 1.1/2" | - | - | Есть |
35871.3 |
||
|
РЕЗЬБОВЫЕ VEP-HD NPT 1.1/2" - D1.1/2" Розетка |
808101016
|
Stucchi | - | 95,0 | - | - | 1.1/2" | - | - | Есть |
47943.0 |
||
|
РЕЗЬБОВЫЕ VEP-HD NPT 1.1/2" D1.1/2" Ниппель |
808101017
|
Stucchi | 150,0 | - | - | - | 1.1/2" | - | - | Есть |
45824.4 |
||
|
БРС FF FIRG NPT 2 - D2 Розетка |
800801018
|
- | - | - | - | - | - | - | - | Есть |
53805.6 |
||
|
БРС РЕЗЬБОВЫЕ VOF NPT 2 - D2 Ниппель |
811201009
|
Stucchi | 154,2 | 4-4 | - | - | 2" | - | - | Есть |
40725.9 |
||
|
БРС РЕЗЬБОВЫЕ VOF NPT 2 - D2 Розетка |
811201008
|
Stucchi | - | 4-4 | - | - | 2" | - | - | Есть |
39144.6 |
||
|
БРС ISO A BIR NPT 1/2 - D1/2 Розетка |
800501004
|
Stucchi | - | 38 | - | - | - | - | - | Есть |
1272.6 |
||
|
БРС ISO B IRBX NPT 1/2 - D1/2 Ниппель (уплотнение Viton, нерж.) |
804601107
|
Stucchi | 46,0 | - | - | - | 1/2" | - | - | Уточнить |
5320.8 |
||
|
БРС ISO B IRBX NPT 1/2 - D1/2 Розетка (уплотнение Viton, нерж.) |
804601106
|
Stucchi | - | 42,0 | - | - | 1/2" | - | - | Уточнить |
12262.5 |
||
|
БРС ISO A BIR NPT 3/4 - D 3/4 Розетка |
800501006
|
Stucchi | - | 48 | - | - | - | - | - | Уточнить |
2776.5 |
Добавить в корзину
