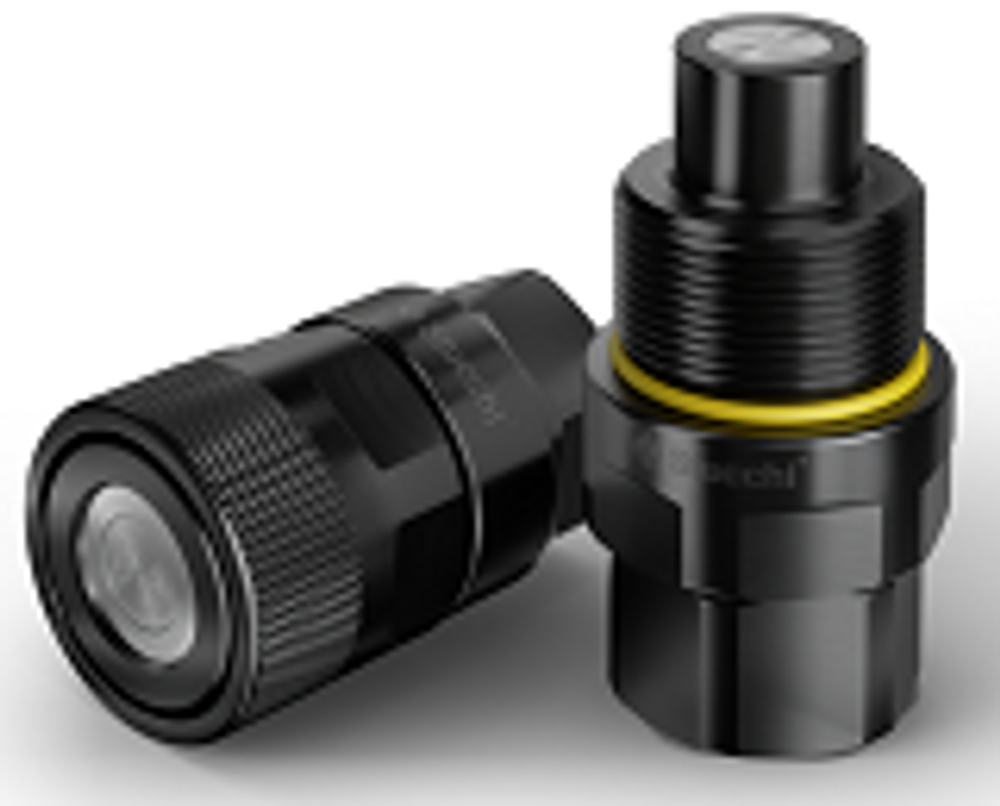

![РЕЗЬБОВЫЕ VEP-HD NPT 1.1/4" - D1" Розетка](https://static.insales-cdn.com/images/products/1/514/792609282/import_files_0a_0aa3b352-d4ac-11e2-b1d8-0030483454d2_3ae7a5c5-69a4-11ee-bbc0-ac1f6b40e6e5.png "РЕЗЬБОВЫЕ VEP-HD NPT 1.1/4" - D1" Розетка")
Предзаказ
Описание
VEP-HD - серия БРС Flat Face с резьбовым соединением - еще один пример непрерывного усовершенствования продукции компании Stucchi. Данная серия БРС разработана для применения на тяжелой технике, при высоком рабочем давлении, высоких динамических и механических нагрузках.
Серия БРС «VEP-HD» с запорной площадкой резьбового типа предназначена для систем с тяжелым режимом работы, высоким рабочим давлением, высокой частотой пульсаций и механическим напряжением. Соединения «VEP-HD» изготавливается из углеродистой стали с высоким сопротивлением, обработанной при использовании азотирования, для увеличения сопротивления износу.
Серия была протестирована на 1000000 циклов. Структура тройного клапана позволяет безопасно подключаться к системе, даже при высоком остаточном давлении и в то же время исключать внешние утечки жидкости в процессе подключения/отключения.
Серия «VEP-HD» доступна с фланцевыми портами по коду 62. Доступны два типа портов: «Фланцевой порт» (исполнение с 4-мя болтами) и «Фланцевая головка» (исполнение головки и паза под уплотнение). Присоединительные размеры согласно ISO 6162-2 и SAE J518.
Преимущества:
Легкое подсоединение / отсоединение с обеих сторон при остаточном давлении, благодаря запатентованной конструкции Stucchi.
Плоская поверхность легко очищается, уменьшая количество грязи внутри контура.
Минимальная утечка жидкости во время отсоединения, благодаря чему уменьшается количество жидкости, попадающей в окружающую среду.
Минимальное попадание воздуха при соединении.
Запатентованная конструкция внутреннего клапана создает минимальный перепад давления, поддерживая эффективность работы в системе
Клапанная система сброса внутреннего давления позволяет легко производить соединение при высоком внутреннем остаточным давлении.
Модульная конструкция предусматривает гибкость конструкций благодаря разнообразным конфигурациям.
Высокая сопротивляемость скачкам давления.
Безопасность и простота в эксплуатации.
Материал: Высокопрочная углеродистая сталь
Фиксирующий механизм: резьба
Рабочее давление: до 500 Бар
Температура рабочей среды: -20°C +100°C (в зависимости от типа уплотнений)
Скорость потока: до 750л./мин.
Уплотнения: NBR
Сферы применения: нефтегазовая промышленность, машиностроение, землеройно-транспортное оборудование, гидравлическое оборудование, погрузчики
Характеристики
| Артикул | Бренд | A +0,13 -0,00 | B | C | D | D (мм) | E | F | G | G | ID ISO | N | P | Q | T | А | вес, кг | М | размер резьбы | резьба | Стандарт БРС | Часть |
| 808101014 | Stucchi | 1,25 | - | 55,0 | - | 69,8 | 69,8 | 106,8 | 216,2 | 106,8 | 1" | M58x3 | - | 65,0 | - | 1.1/4" | 2,02 | 216,2 | VEP21HD 1/4 NPT | NPT | РЕЗЬБОВЫЕ | Розетка |
Характеристики
Бренд
Stucchi
Размер G фитинги Каст
106,8
Порядковый номер таблицы
Розетка
Вес без упаковки, кг
2,02
Размер D (мм)
69,8
Размер E
69,8
Размер A БРС
1.1/4
Длина БРС в сборе
216,2
Резьба
NPT
Размер C, мм
55,0
Размер B
-
Размер F
106,8
Размер БРС
1"
Размер резьбы
VEP21HD 1/4 NPT
USIT Размер A
1,25
Размер T резьбовые БРС
-
Размер M фитинги Каст
216,2
Размер P
-
Размер Q
65,0
Размер N
M58x3
USIT Размер A +0,13 -0,00
1,25
Размер D (мм) для БРС
-
Размер A БРС Справочник
1.1/4"
Стандарт БРС
РЕЗЬБОВЫЕ
