Предзаказ
Описание
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316, замените первые две цифры артикула с 10.... на 11....Позиция не соответствует норме ISO 8434-1, доступна только по запросу.
Поставляется без манометра.
Поставляется без манометра.
Характеристики

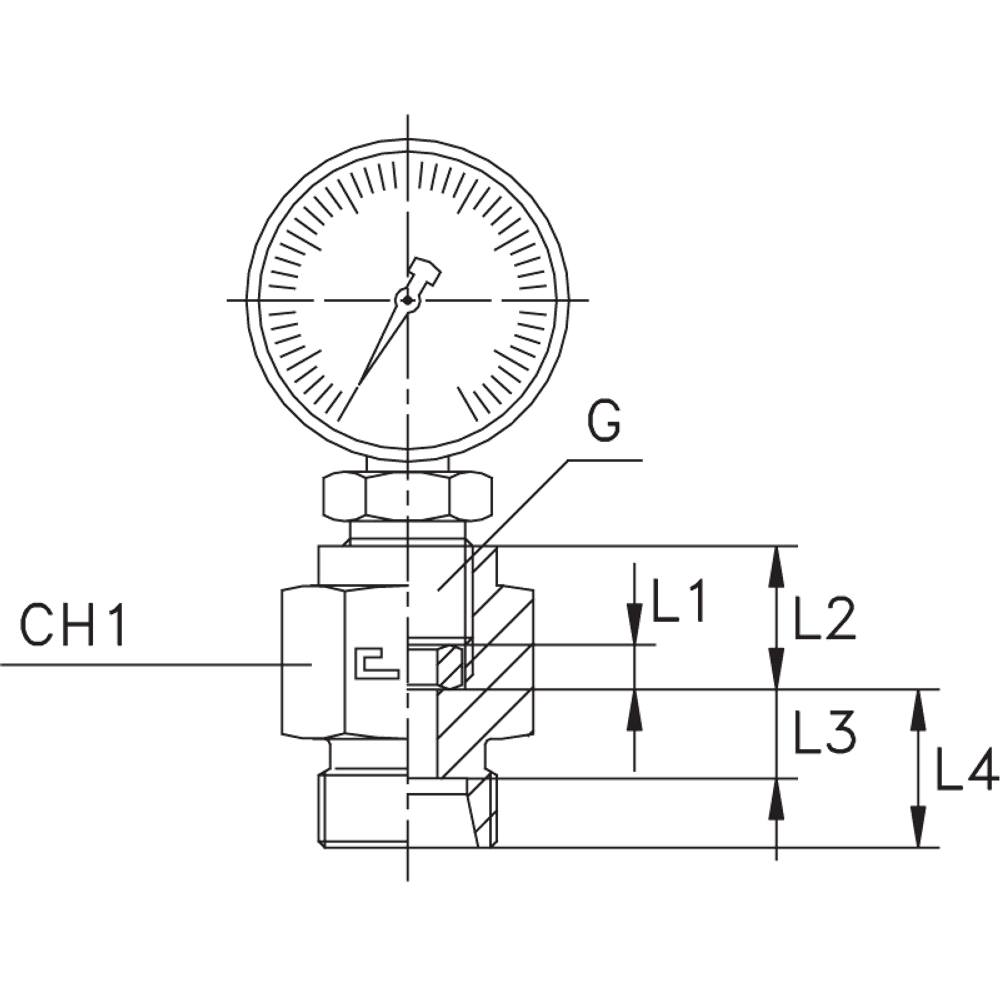

| Артикул | Бренд | CH1 | L1 (мм) | L2 (мм) | L3 | L4 | Ø трубы D1 | WP (bar) | Исполнение трубного соединения | резьба G | Резьба ТС 1 | Резьба ТС 2 | серия | Стандарт ТС | Тип трубного соединения | Часть |
| 105914.1 | CAST | 30 | 5 | 20 | 11 | 26 | 6 | 630 | прямой | 1/2 | M | BSP | S | Соединения 24° DIN 2353 | для подключения изм. устройств | Изделия из углеродистой стали |
Характеристики
Бренд
CAST
Резьба трубного соединения 1
M
Резьба трубного соединения 2
BSP
Тип трубного соединения
для подключения изм. устройств
Исполнение трубного соединения
прямой
D трубы M1 D1
6
Размер резьбы 5
1/2
Серия
S
Порядковый номер таблицы
Изделия из углеродистой стали
WP (bar)
630
Размер L2 (мм)
20
Размер CH1
30
Размер L1 (мм)
5
Размер L3
11
Размер L4
26
WP (bar) рабочее давление
630
Стандарт трубных соединений
Соединения 24° DIN 2353
Резьба ТС 1
M
Резьба ТС 2
BSP
Совместимые артикулы Hydroscand
66030609
Совместимые артикулы Parker
MAV06SROMDCFM
Совместимые артикулы Larga
-
Совместимые артикулы Voss
-
Совместимые артикулы Rastelli Racordi
TN1036S (только корпус)
Совместимые артикулы Arco
-
Отзывы
Аналогичная продукция в интернет-магазине:
Штуцер BSP (угол конуса 24°) CAST
| Наименование | Артикул | Бренд ↕ | CH1 ↕ | L1 (мм) ↕ | L2 (мм) ↕ | L3 ↕ | L4 ↕ | Ø трубы D1 ↕ | WP (bar) ↕ | Наличие ↕ | ₽ ↕ | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Штуцер DS06 BSP1/2" |
105914.1
|
CAST | 30 | 5 | 20 | 11 | 26 | 6 | 630 | Есть |
618.3 |
||
|
Штуцер DL06 BSP1/4" |
105904.1
|
CAST | 19 | 4,5 | 14,5 | 7,5 | 22,5 | 6 | 315 | Есть |
216.0 |
||
|
Штуцер DL08 BSP 1/4" |
105905.1
|
CAST | 19 | 4,5 | 14,5 | 7,5 | 22,5 | 8 | 315 | Есть |
216.0 |
||
|
Штуцер DL08 BSP 1/4" |
105905.1.4
|
- | - | - | - | - | - | - | - | Есть |
337.5 |
||
|
Штуцер DL08 BSP1/4" o-ring |
105905.4
|
CAST | 19 | 4,5 | 14,5 | 7,5 | 22,5 | 8 | 315 | Есть |
381.6 |
||
|
Штуцер DL10 BSP1/4" |
105906.1
|
CAST | 19 | 4,5 | 14,5 | 8,5 | 23,5 | 10 | 315 | Есть |
239.4 |
||
|
Штуцер DL10 G1/4 (корпус) |
105906.1.4
|
- | - | - | - | - | - | - | - | Есть |
355.5 |
||
|
Штуцер DL12 BSP1/4" |
105907.1
|
CAST | 19 | 4,5 | 14,5 | 8,5 | 23,5 | 12 | 315 | Есть |
167.4 |
||
|
Штуцер DS08 BSP1/2" |
105915.1
|
CAST | 30 | 5 | 20 | 11 | 26 | 8 | 630 | Есть |
618.3 |
||
|
Штуцер DS10 BSP1/2" |
105916.1
|
CAST | 30 | 5 | 20 | 10,5 | 26,5 | 10 | 630 | Есть |
618.3 |
||
|
Штуцер DS12 BSP1/2" |
105917.1
|
CAST | 30 | 5 | 20 | 10,5 | 26,5 | 12 | 630 | Есть |
618.3 |
Соединения для подключения измерительных устройств GC (угол конуса 24°) CAST
|
|
Наименование | Артикул |
Бренд ↕
|
CH1 ↕
|
CH2 ↕
|
L1 (мм) ↕
|
L2 (мм) ↕
|
L3 ↕
|
Ø трубы D1 ↕
|
WP (bar) ↕
|
Наличие ↕ | ₽ ↕ | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Соединение GCN DL06 М12х1.5 BSP 1/4 (без манометра) |
606004
|
CAST | 19 | 14 | 4,5 | 14,5 | 21,5 | 6 | 315 | Есть |
644.4 |
||
|
Соединение GCN DL08 М14х1.5 BSP 1/4" (без манометра) |
606005
|
CAST | 19 | 17 | 4,5 | 14,5 | 21,5 | 8 | 315 | Есть |
644.4 |
||
|
Соединение GCN DL10 М16х1.5 BSP 1/4" (без манометра) |
606006
|
CAST | 19 | 19 | 4,5 | 14,5 | 22 | 10 | 315 | Есть |
572.4 |
||
|
Соединение GCN DL12 М18х1.5 BSP 1/4" (без манометра) |
606007
|
CAST | 19 | 22 | 4,5 | 14,5 | 22 | 12 | 315 | Есть |
719.1 |
||
|
Соединение GCN DS10 М18х1.5 BSP 1/2" (без манометра) |
606016
|
CAST | 30 | 22 | 5 | 20 | 24,5 | 10 | 630 | Есть |
1078.2 |
||
|
Соединение GCN DS12 М20х1.5 BSP 1/2" (без манометра) |
606017
|
CAST | 30 | 24 | 5 | 20 | 24,5 | 12 | 630 | Есть |
1093.5 |
||
|
Штуцер DL06 BSP1/4" |
105904.1
|
CAST | 19 | - | 4,5 | 14,5 | 7,5 | 6 | 315 | Есть |
216.0 |
||
|
Штуцер DL08 BSP 1/4" |
105905.1
|
CAST | 19 | - | 4,5 | 14,5 | 7,5 | 8 | 315 | Есть |
216.0 |
||
|
Штуцер DL08 BSP 1/4" |
105905.1.4
|
- | - | - | - | - | - | - | - | Есть |
337.5 |
||
|
Штуцер DL08 BSP1/4" o-ring |
105905.4
|
CAST | 19 | 17 | 4,5 | 14,5 | 7,5 | 8 | 315 | Есть |
381.6 |
||
|
Штуцер DL10 BSP1/4" |
105906.1
|
CAST | 19 | - | 4,5 | 14,5 | 8,5 | 10 | 315 | Есть |
239.4 |
||
|
Штуцер DL10 G1/4 (корпус) |
105906.1.4
|
- | - | - | - | - | - | - | - | Есть |
355.5 |
||
|
Штуцер DL12 BSP1/4" |
105907.1
|
CAST | 19 | - | 4,5 | 14,5 | 8,5 | 12 | 315 | Есть |
167.4 |
||
|
Штуцер DS06 BSP1/2" |
105914.1
|
CAST | 30 | - | 5 | 20 | 11 | 6 | 630 | Есть |
618.3 |
||
|
Штуцер DS08 BSP1/2" |
105915.1
|
CAST | 30 | - | 5 | 20 | 11 | 8 | 630 | Есть |
618.3 |
||
|
Штуцер DS10 BSP1/2" |
105916.1
|
CAST | 30 | - | 5 | 20 | 10,5 | 10 | 630 | Есть |
618.3 |
||
|
Штуцер DS12 BSP1/2" |
105917.1
|
CAST | 30 | - | 5 | 20 | 10,5 | 12 | 630 | Есть |
618.3 |
