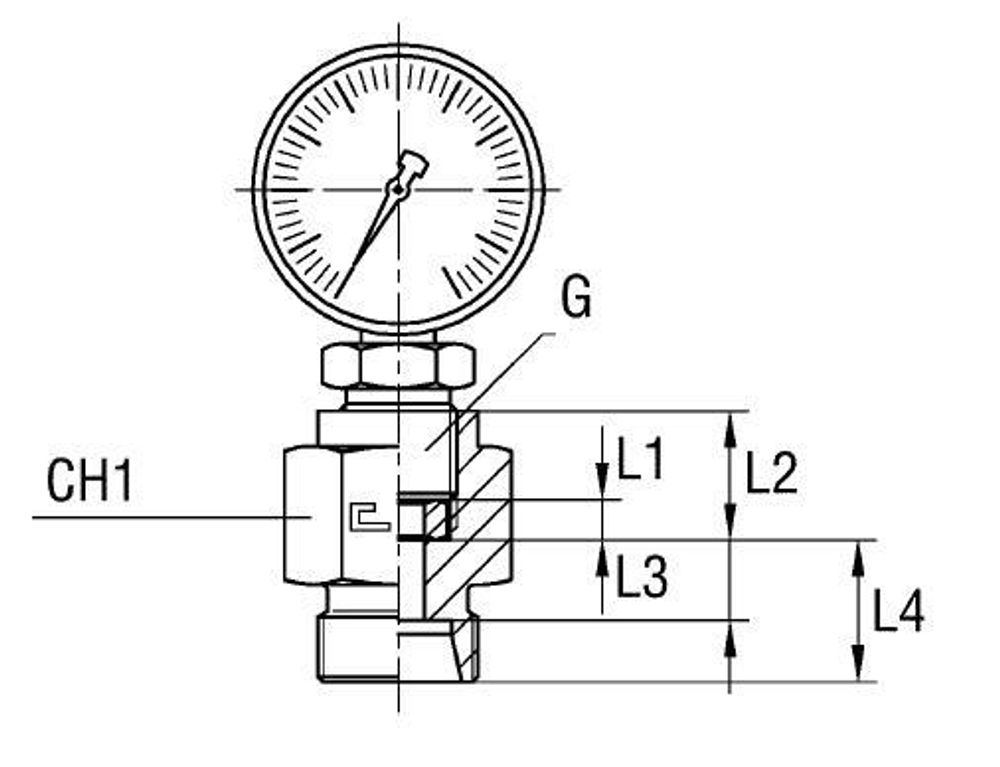

![Штуцер DL12 BSP1/4" CAST](https://static.insales-cdn.com/images/products/1/1981/762333117/import_files_92_925a06e7-7e87-11df-8b59-0030483454d2_925a06e9-7e87-11df-8b59-0030483454d2.jpeg "Штуцер DL12 BSP1/4" CAST")
Предзаказ
Описание
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316, замените первые две цифры артикула с 10.... на 11....Позиция не соответствует норме ISO 8434-1, доступна только по запросу.
Поставляется без манометра.
Поставляется без манометра.
Характеристики
| Артикул | Бренд | CH1 | L1 (мм) | L2 (мм) | L3 | L4 | Ø трубы D1 | WP (bar) | Исполнение трубного соединения | резьба G | Резьба ТС 1 | Резьба ТС 2 | серия | Стандарт ТС | Тип трубного соединения | Часть |
| 105907.1 | CAST | 19 | 4,5 | 14,5 | 8,5 | 23,5 | 12 | 315 | прямой | 1/4 | M | BSP | L | Соединения 24° DIN 2353 | для подключения изм. устройств | Изделия из углеродистой стали |
Характеристики
Бренд
CAST
Резьба трубного соединения 1
M
Резьба трубного соединения 2
BSP
Тип трубного соединения
для подключения изм. устройств
Исполнение трубного соединения
прямой
D трубы M1 D1
12
Размер резьбы 5
1/4
Серия
L
Порядковый номер таблицы
Изделия из углеродистой стали
WP (bar)
315
Размер L2 (мм)
14,5
Размер CH1
19
Размер L1 (мм)
4,5
Размер L3
8,5
Размер L4
23,5
WP (bar) рабочее давление
315
Стандарт трубных соединений
Соединения 24° DIN 2353
Резьба ТС 1
M
Резьба ТС 2
BSP
Совместимые артикулы Hydroscand
-
Совместимые артикулы Parker
MAV12LROMDCF
Совместимые артикулы Larga
-
Совместимые артикулы Voss
-
Совместимые артикулы Rastelli Racordi
-
Совместимые артикулы Arco
-
Отзывы
Аналогичная продукция в интернет-магазине:
Штуцер BSP (угол конуса 24°) CAST
| Наименование | Артикул | Бренд ↕ | CH1 ↕ | L1 (мм) ↕ | L2 (мм) ↕ | L3 ↕ | L4 ↕ | Ø трубы D1 ↕ | WP (bar) ↕ | Наличие ↕ | ₽ ↕ | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Штуцер DL12 BSP1/4" |
105907.1
|
CAST | 19 | 4,5 | 14,5 | 8,5 | 23,5 | 12 | 315 | Есть |
167.4 |
||
|
Штуцер DL06 BSP1/4" |
105904.1
|
CAST | 19 | 4,5 | 14,5 | 7,5 | 22,5 | 6 | 315 | Есть |
216.0 |
||
|
Штуцер DL08 BSP 1/4" |
105905.1
|
CAST | 19 | 4,5 | 14,5 | 7,5 | 22,5 | 8 | 315 | Есть |
216.0 |
||
|
Штуцер DL08 BSP 1/4" |
105905.1.4
|
- | - | - | - | - | - | - | - | Есть |
337.5 |
||
|
Штуцер DL08 BSP1/4" o-ring |
105905.4
|
CAST | 19 | 4,5 | 14,5 | 7,5 | 22,5 | 8 | 315 | Есть |
381.6 |
||
|
Штуцер DL10 BSP1/4" |
105906.1
|
CAST | 19 | 4,5 | 14,5 | 8,5 | 23,5 | 10 | 315 | Есть |
239.4 |
||
|
Штуцер DL10 G1/4 (корпус) |
105906.1.4
|
- | - | - | - | - | - | - | - | Есть |
355.5 |
||
|
Штуцер DS06 BSP1/2" |
105914.1
|
CAST | 30 | 5 | 20 | 11 | 26 | 6 | 630 | Есть |
618.3 |
||
|
Штуцер DS08 BSP1/2" |
105915.1
|
CAST | 30 | 5 | 20 | 11 | 26 | 8 | 630 | Есть |
618.3 |
||
|
Штуцер DS10 BSP1/2" |
105916.1
|
CAST | 30 | 5 | 20 | 10,5 | 26,5 | 10 | 630 | Есть |
618.3 |
||
|
Штуцер DS12 BSP1/2" |
105917.1
|
CAST | 30 | 5 | 20 | 10,5 | 26,5 | 12 | 630 | Есть |
618.3 |
Соединения для подключения измерительных устройств GC (угол конуса 24°) CAST
|
|
Наименование | Артикул |
Бренд ↕
|
CH1 ↕
|
CH2 ↕
|
L1 (мм) ↕
|
L2 (мм) ↕
|
L3 ↕
|
Ø трубы D1 ↕
|
WP (bar) ↕
|
Наличие ↕ | ₽ ↕ | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Соединение GCN DL06 М12х1.5 BSP 1/4 (без манометра) |
606004
|
CAST | 19 | 14 | 4,5 | 14,5 | 21,5 | 6 | 315 | Есть |
644.4 |
||
|
Соединение GCN DL08 М14х1.5 BSP 1/4" (без манометра) |
606005
|
CAST | 19 | 17 | 4,5 | 14,5 | 21,5 | 8 | 315 | Есть |
644.4 |
||
|
Соединение GCN DL10 М16х1.5 BSP 1/4" (без манометра) |
606006
|
CAST | 19 | 19 | 4,5 | 14,5 | 22 | 10 | 315 | Есть |
572.4 |
||
|
Соединение GCN DL12 М18х1.5 BSP 1/4" (без манометра) |
606007
|
CAST | 19 | 22 | 4,5 | 14,5 | 22 | 12 | 315 | Есть |
719.1 |
||
|
Соединение GCN DS10 М18х1.5 BSP 1/2" (без манометра) |
606016
|
CAST | 30 | 22 | 5 | 20 | 24,5 | 10 | 630 | Есть |
1078.2 |
||
|
Соединение GCN DS12 М20х1.5 BSP 1/2" (без манометра) |
606017
|
CAST | 30 | 24 | 5 | 20 | 24,5 | 12 | 630 | Есть |
1093.5 |
||
|
Штуцер DL06 BSP1/4" |
105904.1
|
CAST | 19 | - | 4,5 | 14,5 | 7,5 | 6 | 315 | Есть |
216.0 |
||
|
Штуцер DL08 BSP 1/4" |
105905.1
|
CAST | 19 | - | 4,5 | 14,5 | 7,5 | 8 | 315 | Есть |
216.0 |
||
|
Штуцер DL08 BSP 1/4" |
105905.1.4
|
- | - | - | - | - | - | - | - | Есть |
337.5 |
||
|
Штуцер DL08 BSP1/4" o-ring |
105905.4
|
CAST | 19 | 17 | 4,5 | 14,5 | 7,5 | 8 | 315 | Есть |
381.6 |
||
|
Штуцер DL10 BSP1/4" |
105906.1
|
CAST | 19 | - | 4,5 | 14,5 | 8,5 | 10 | 315 | Есть |
239.4 |
||
|
Штуцер DL10 G1/4 (корпус) |
105906.1.4
|
- | - | - | - | - | - | - | - | Есть |
355.5 |
||
|
Штуцер DL12 BSP1/4" |
105907.1
|
CAST | 19 | - | 4,5 | 14,5 | 8,5 | 12 | 315 | Есть |
167.4 |
||
|
Штуцер DS06 BSP1/2" |
105914.1
|
CAST | 30 | - | 5 | 20 | 11 | 6 | 630 | Есть |
618.3 |
||
|
Штуцер DS08 BSP1/2" |
105915.1
|
CAST | 30 | - | 5 | 20 | 11 | 8 | 630 | Есть |
618.3 |
||
|
Штуцер DS10 BSP1/2" |
105916.1
|
CAST | 30 | - | 5 | 20 | 10,5 | 10 | 630 | Есть |
618.3 |
||
|
Штуцер DS12 BSP1/2" |
105917.1
|
CAST | 30 | - | 5 | 20 | 10,5 | 12 | 630 | Есть |
618.3 |
Добавить в корзину
