Предзаказ
Описание
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316, замените первые две цифры артикула с 10.... на 11....
Изделие поставляется без манометра.
Изделие поставляется без манометра.
Характеристики

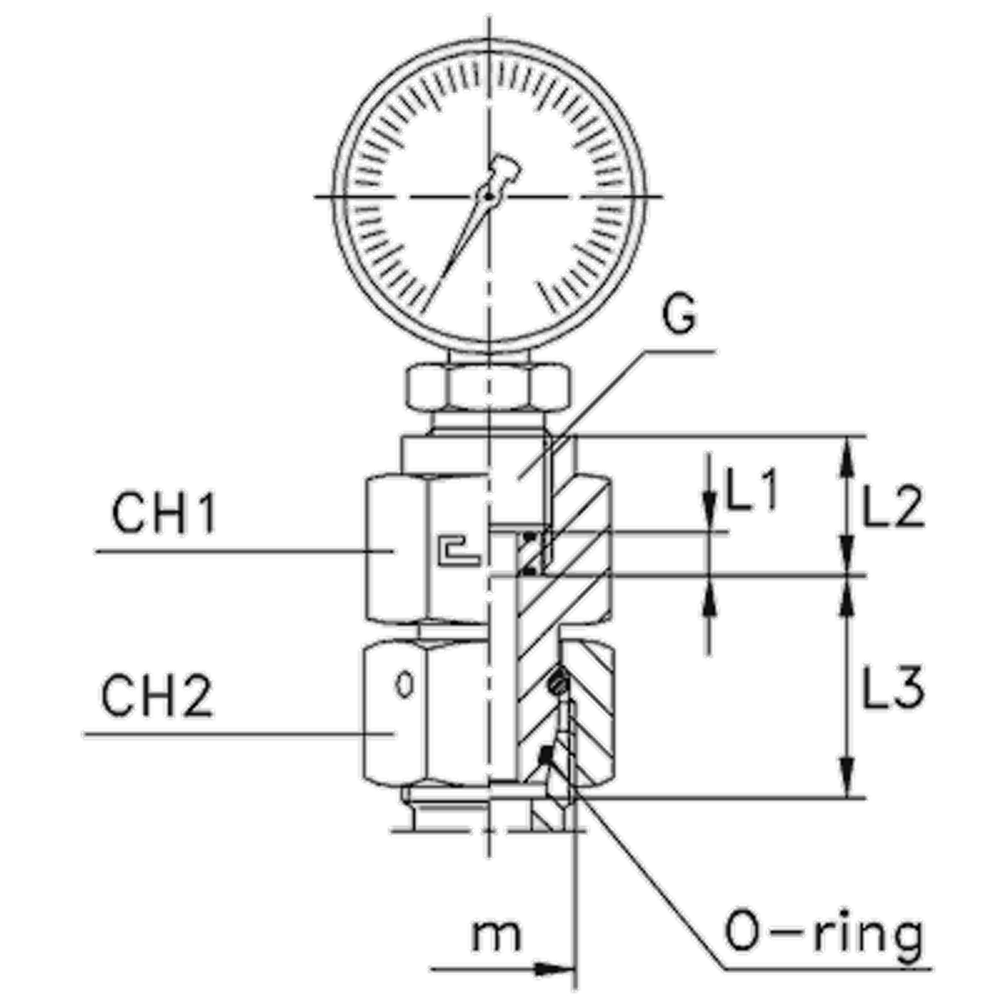

| Артикул | Бренд | CH1 | CH2 | L1 (мм) | L2 (мм) | L3 | Ø трубы D1 | WP (bar) | Исполнение трубного соединения | резьба G | резьба m D1 | Резьба ТС 1 | Резьба ТС 2 | серия | Стандарт ТС | Тип трубного соединения | Часть |
| 606006 | CAST | 19 | 19 | 4,5 | 14,5 | 22 | 10 | 315 | прямой | 1/4 | 16x1,5 | M | BSP | L | Соединения 24° DIN 2353 | для подключения изм. устройств | Изделия из углеродистой стали |
Характеристики
Бренд
CAST
Резьба трубного соединения 1
M
Резьба трубного соединения 2
BSP
Тип трубного соединения
для подключения изм. устройств
Исполнение трубного соединения
прямой
Размер резьбы 1
16x1,5
Размер CH2
19
D трубы M1 D1
10
Размер резьбы 5
1/4
Серия
L
Порядковый номер таблицы
Изделия из углеродистой стали
WP (bar)
315
Размер L2 (мм)
14,5
Размер CH1
19
Размер L1 (мм)
4,5
Размер L3
22
WP (bar) рабочее давление
315
Стандарт трубных соединений
Соединения 24° DIN 2353
Резьба ТС 1
M
Резьба ТС 2
BSP
совместимые арт. Parker
MAVE10LRCF
Отзывы
Находится на сайте:
Соединение с накидной гайкой (угол конуса 24°) CAST
|
Наименование | Артикул | Бренд ↕ | Резьба трубного соединения 1 ↕ | Резьба трубного соединения 2 ↕ | Тип трубного соединения ↕ | Исполнение трубного соединения ↕ | WP (bar) ↕ | Наличие ↕ | ₽ ↕ | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Соединение GCN DL10 М16х1.5 BSP 1/4" (без манометра) | 606006 | CAST | M | BSP | для подключения изм. устройств | прямой | 315 | Есть | 572.4 | ||
|
Соединение GCN DL06 М12х1.5 BSP 1/4 (без манометра) | 606004 | CAST | M | BSP | для подключения изм. устройств | прямой | Есть | 644.4 | |||
|
Соединение GCN DL08 М14х1.5 BSP 1/4" (без манометра) | 606005 | CAST | M | BSP | для подключения изм. устройств | прямой | 315 | Есть | 644.4 | ||
|
Соединение GCN DL12 М18х1.5 BSP 1/4" (без манометра) | 606007 | CAST | M | BSP | для подключения изм. устройств | прямой | 315 | Есть | 719.1 | ||
|
Соединение GCN DS10 М18х1.5 BSP 1/2" (без манометра) | 606016 | CAST | M | BSP | для подключения изм. устройств | прямой | 630 | Есть | 1078.2 | ||
|
Соединение GCN DS12 М20х1.5 BSP 1/2" (без манометра) | 606017 | CAST | M | BSP | для подключения изм. устройств | прямой | 630 | Есть | 1093.5 |
Соединения для подключения измерительных устройств GC (угол конуса 24°) CAST
|
|
Наименование | Артикул | Бренд ↕ | Резьба трубного соединения 1 ↕ | Резьба трубного соединения 2 ↕ | Тип трубного соединения ↕ | Исполнение трубного соединения ↕ | WP (bar) ↕ | Наличие ↕ | ₽ ↕ | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Соединение GCN DL10 М16х1.5 BSP 1/4" (без манометра) | 606006 | CAST | M | BSP | для подключения изм. устройств | прямой | 315 | Есть | 572.4 | ||
|
Соединение GCN DL06 М12х1.5 BSP 1/4 (без манометра) | 606004 | CAST | M | BSP | для подключения изм. устройств | прямой | Есть | 644.4 | |||
|
Соединение GCN DL08 М14х1.5 BSP 1/4" (без манометра) | 606005 | CAST | M | BSP | для подключения изм. устройств | прямой | 315 | Есть | 644.4 | ||
|
Соединение GCN DL12 М18х1.5 BSP 1/4" (без манометра) | 606007 | CAST | M | BSP | для подключения изм. устройств | прямой | 315 | Есть | 719.1 | ||
|
Соединение GCN DS10 М18х1.5 BSP 1/2" (без манометра) | 606016 | CAST | M | BSP | для подключения изм. устройств | прямой | 630 | Есть | 1078.2 | ||
|
Соединение GCN DS12 М20х1.5 BSP 1/2" (без манометра) | 606017 | CAST | M | BSP | для подключения изм. устройств | прямой | 630 | Есть | 1093.5 | ||
|
Штуцер DL06 BSP1/4" | 105904.1 | CAST | M | BSP | для подключения изм. устройств | прямой | 315 | Есть | 216.0 | ||
|
Штуцер DL08 BSP 1/4" | 105905.1.4 | CAST | Есть | 337.5 | |||||||
|
Штуцер DL08 BSP 1/4" | 105905.1 | CAST | M | BSP | для подключения изм. устройств | прямой | 315 | Есть | 216.0 | ||
|
Штуцер DL08 BSP1/4" o-ring | 105905.4 | CAST | M | BSP | для подключения изм. устройств | прямой | 315 | Есть | 381.6 | ||
|
Штуцер DL10 BSP1/4" | 105906.1 | CAST | M | BSP | для подключения изм. устройств | прямой | 315 | Есть | 239.4 | ||
|
Штуцер DL10 G1/4 (корпус) | 105906.1.4 | CAST | Есть | 355.5 | |||||||
|
Штуцер DL12 BSP1/4" | 105907.1 | CAST | M | BSP | для подключения изм. устройств | прямой | 315 | Есть | 167.4 | ||
|
Штуцер DS06 BSP1/2" | 105914.1 | CAST | M | BSP | для подключения изм. устройств | прямой | 630 | Есть | 618.3 | ||
|
Штуцер DS08 BSP1/2" | 105915.1 | CAST | M | BSP | для подключения изм. устройств | прямой | 630 | Есть | 618.3 | ||
|
Штуцер DS10 BSP1/2" | 105916.1 | CAST | M | BSP | для подключения изм. устройств | прямой | 630 | Есть | 618.3 | ||
|
Штуцер DS12 BSP1/2" | 105917.1 | CAST | M | BSP | для подключения изм. устройств | прямой | 630 | Есть | 618.3 |
