Описание
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316, замените первые две цифры артикула с 10.... на 11....
Изделие поставляется без манометра.
Изделие поставляется без манометра.
Характеристики

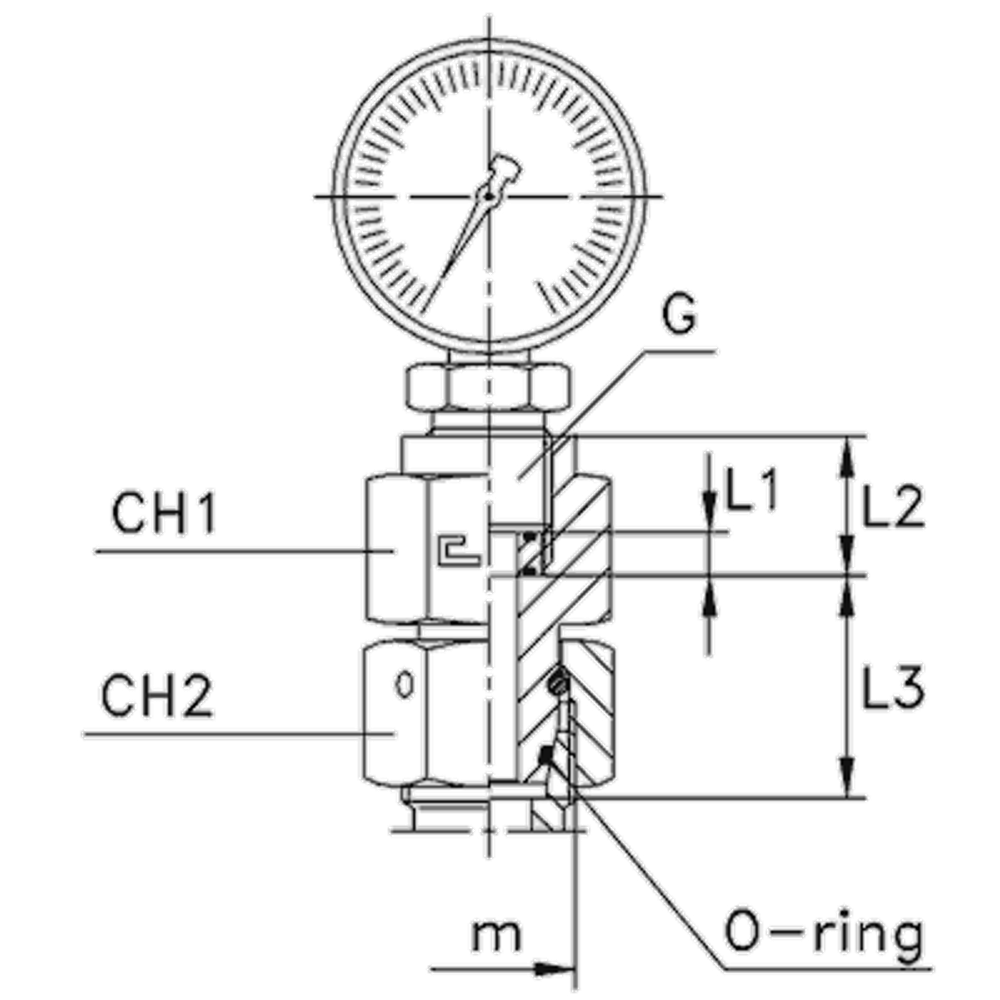

| Артикул | Бренд | CH1 | CH2 | L1 (мм) | L2 (мм) | L3 | Ø трубы D1 | WP (bar) | Исполнение трубного соединения | резьба G | резьба m D1 | Резьба ТС 1 | Резьба ТС 2 | серия | Стандарт ТС | Тип трубного соединения | Часть |
| 606005 | CAST | 19 | 17 | 4,5 | 14,5 | 21,5 | 8 | 315 | прямой | 1/4 | 14x1,5 | M | BSP | L | Соединения 24° DIN 2353 | для подключения изм. устройств | Изделия из углеродистой стали |
Характеристики
Бренд
CAST
Резьба трубного соединения 1
M
Резьба трубного соединения 2
BSP
Тип трубного соединения
для подключения изм. устройств
Исполнение трубного соединения
прямой
Размер резьбы 1
14x1,5
Размер CH2
17
D трубы M1 D1
8
Размер резьбы 5
1/4
Серия
L
Порядковый номер таблицы
Изделия из углеродистой стали
WP (bar)
315
Размер L2 (мм)
14,5
Размер CH1
19
Размер L1 (мм)
4,5
Размер L3
21,5
WP (bar) рабочее давление
315
Стандарт трубных соединений
Соединения 24° DIN 2353
Резьба ТС 1
M
Резьба ТС 2
BSP
Совместимые артикулы Hydroscand
-
Совместимые артикулы Parker
MAVE08LRCF
Совместимые артикулы Larga
-
Совместимые артикулы Voss
-
Совместимые артикулы Rastelli Racordi
-
Совместимые артикулы Arco
-
