Описание
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316, замените первые две цифры артикула с 10.... на 11....
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316 с гайкой из нержавеющей стали AISI 304, замените первые две цифры артикула с 10.... на 14....
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316 с гайкой из нержавеющей стали AISI 304, замените первые две цифры артикула с 10.... на 14....
Характеристики

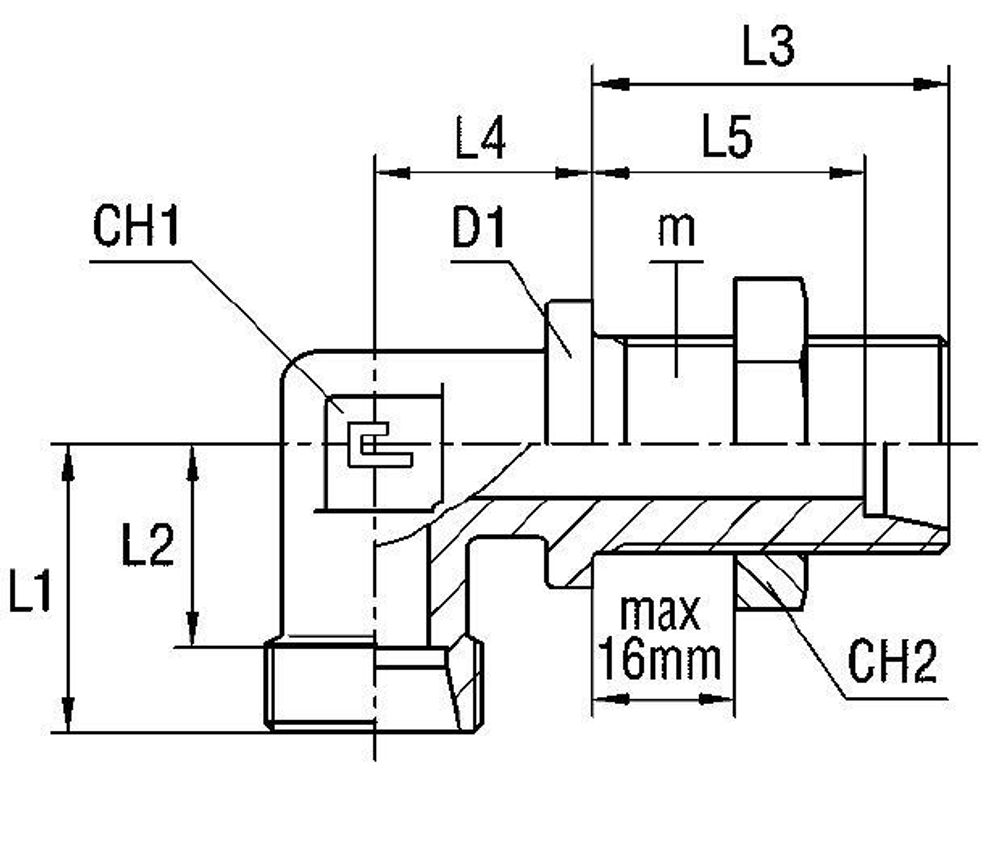

| Артикул | Бренд | CH1 | CH2 | CH3 | D1 | L1 (мм) | L2 (мм) | L3 | L4 | L5 | L6 | L7 | Ø трубы D1 | WP (bar) | Исполнение трубного соединения | резьба m D1 | Резьба ТС 1 | Резьба ТС 2 | серия | Стандарт ТС | Тип трубного соединения |
| 103710.1 | CAST | 27 | 41 | 36 | 36 | 35 | 27,5 | 42 | 30 | 34,5 | 35 | 51 | 22 | 160 | 90 град. | 30x2 | M | M | L | Соединения 24° DIN 2353 | переборочный |
Характеристики
Бренд
CAST
Резьба трубного соединения 1
M
Резьба трубного соединения 2
M
Тип трубного соединения
переборочный
Исполнение трубного соединения
90 град.
Размер L7
51
Размер резьбы 1
30x2
Размер CH2
41
D трубы M1 D1
22
Серия
L
WP (bar)
160
Размер L2 (мм)
27,5
Размер CH1
27
Размер L1 (мм)
35
Размер L3
42
Размер D1
36
Размер L4
30
Размер CH3
36
Размер L6
35
Размер L5
34,5
WP (bar) рабочее давление
160
Стандарт трубных соединений
Соединения 24° DIN 2353
Резьба ТС 1
M
Резьба ТС 2
M
Совместимые артикулы Hydroscand
60462223
Совместимые артикулы Parker
WSV22LOMDCF
Совместимые артикулы Larga
-
Совместимые артикулы Voss
-
Совместимые артикулы Rastelli Racordi
TN11822L (только корпус)
Совместимые артикулы Arco
-
