Описание
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316, замените первые две цифры артикула с 10.... на 11....
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316 с гайкой из нержавеющей стали AISI 304, замените первые две цифры артикула с 10.... на 14....
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316 с гайкой из нержавеющей стали AISI 304, замените первые две цифры артикула с 10.... на 14....
Характеристики

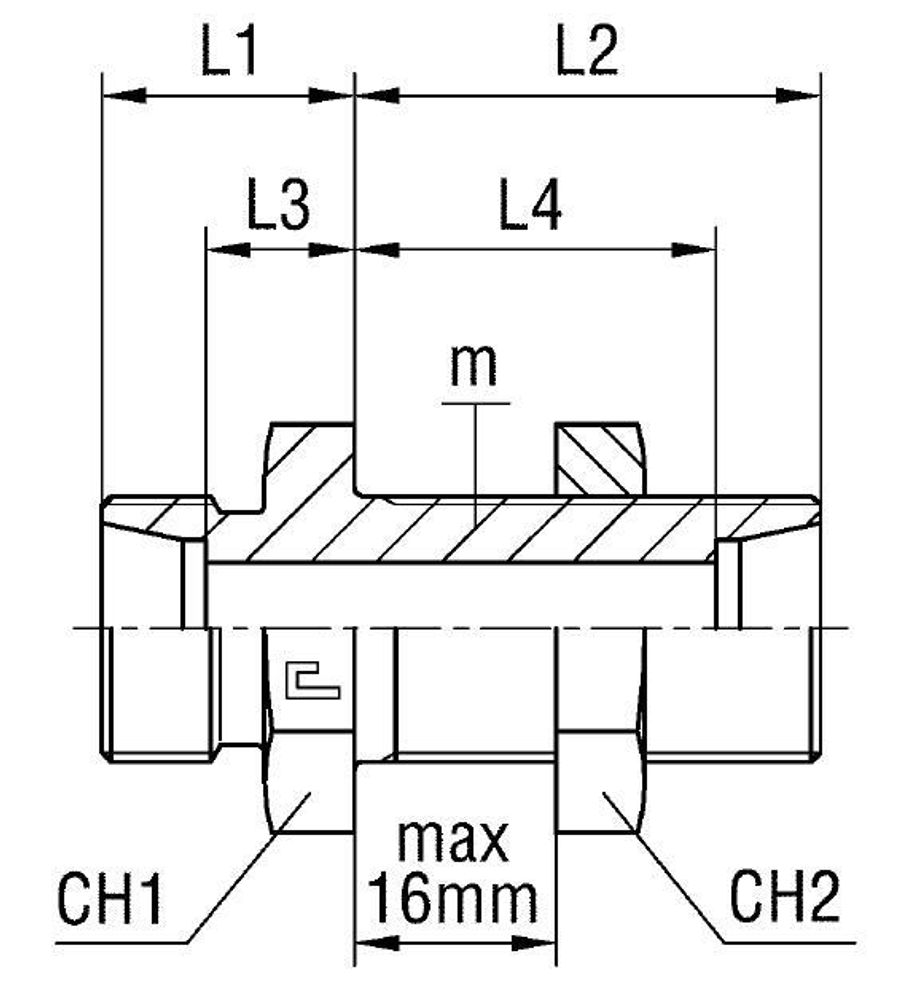

| Артикул | Бренд | CH1 | CH2 | CH3 | L1 (мм) | L2 (мм) | L3 | L4 | L5 | L6 | Ø трубы D1 | WP (bar) | Исполнение трубного соединения | резьба m D1 | Резьба ТС 1 | Резьба ТС 2 | серия | Стандарт ТС | Тип трубного соединения |
| 103605.1 | CAST | 19 | 19 | 17 | 15 | 34 | 8 | 27 | 23 | 42 | 8 | 500 | прямой | 14x1.5 | M | M | L | Соединения 24° DIN 2353 | переборочный |
Характеристики
Бренд
CAST
Резьба трубного соединения 1
M
Резьба трубного соединения 2
M
Тип трубного соединения
переборочный
Исполнение трубного соединения
прямой
Размер резьбы 1
14x1.5
Размер CH2
19
D трубы M1 D1
8
Серия
L
WP (bar)
500
Размер L2 (мм)
34
Размер CH1
19
Размер L1 (мм)
15
Размер L3
8
Размер L4
27
Размер CH3
17
Размер L6
42
Размер L5
23
WP (bar) рабочее давление
500
Стандарт трубных соединений
Соединения 24° DIN 2353
Резьба ТС 1
M
Резьба ТС 2
M
Отзывы
Аналогичная продукция в интернет-магазине:
Прямые PD (угол конуса 24°) CAST
| Наименование | Артикул | Бренд ↕ | CH1 ↕ | CH2 ↕ | CH3 ↕ | L1 (мм) ↕ | L2 (мм) ↕ | L3 ↕ | L4 ↕ | Наличие ↕ | ₽ ↕ | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Соединение PD DL08 M14х1.5 (корпус) |
103605.1
|
CAST | 19 | 19 | 17 | 15 | 34 | 8 | 27 | Есть |
223.2 |
||
|
Соединение PD DL06 M12х1.5 (корпус) |
103604.1
|
CAST | 17 | 17 | 14 | 14 | 34 | 7 | 27 | Есть |
219.6 |
||
|
Соединение PD DL10 M16х1.5 (в сборе) |
103606
|
CAST | 22 | 22 | 19 | 17 | 35 | 10 | 28 | Есть |
473.4 |
||
|
Соединение PD DL10 M16х1.5 (корпус) |
103606.1
|
CAST | 22 | 22 | 19 | 17 | 35 | 10 | 28 | Есть |
271.8 |
||
|
Соединение PD DL12 M18х1.5 (в сборе) |
103607
|
CAST | 24 | 24 | 22 | 17 | 36 | 10 | 29 | Есть |
594.9 |
||
|
Соединение PD DL12 M18х1.5 (корпус) |
103607.1
|
CAST | 24 | 24 | 22 | 17 | 36 | 10 | 29 | Есть |
239.4 |
||
|
Соединение PD DL15 M22х1.5 (корпус) |
103608.1
|
CAST | 27 | 30 | 27 | 19 | 38 | 12 | 31 | Есть |
389.7 |
||
|
Соединение PD DL18 M26х1.5 (корпус) |
103609.1
|
CAST | 32 | 36 | 32 | 21 | 40 | 13,5 | 32,5 | Есть |
522.9 |
||
|
Соединение PD DL22 M30х2 (в сборе) |
103610
|
CAST | 36 | 41 | 36 | 24 | 42 | 16,5 | 34,5 | Есть |
1706.4 |
||
|
Соединение PD DL22 M30х2 (корпус) |
103610.1
|
CAST | 36 | 41 | 36 | 24 | 42 | 16,5 | 34,5 | Есть |
670.5 |
||
|
Соединение PD DL28 M36х2 (корпус) |
103611.1
|
CAST | 41 | 46 | 41 | 26 | 43 | 18,5 | 35,5 | Есть |
885.6 |
||
|
Соединение PD DL35 M45х2 (корпус) |
103612.1
|
CAST | 50 | 55 | 50 | 29 | 47 | 18,5 | 36,5 | Есть |
2438.1 |
||
|
Соединение PD DL42 M52х2 (корпус) |
103613.1
|
CAST | 60 | 65 | 60 | 30 | 47 | 19 | 36 | Есть |
4417.2 |
||
|
Соединение PD DS06 M14х1.5 (корпус) |
103614.1
|
CAST | 19 | 19 | 17 | 19 | 36 | 12 | 29 | Есть |
260.1 |
||
|
Соединение PD DS8 M16х1.5 (корпус) |
103615.1
|
CAST | 22 | 22 | 19 | 20 | 36 | 13 | 29 | Есть |
343.8 |
||
|
Соединение PD DS10 M18х1.5 (корпус) |
103616.1
|
CAST | 24 | 24 | 22 | 22 | 37 | 14,5 | 29,5 | Есть |
387.0 |
||
|
Соединение PD DS12 M20х1.5 (корпус) |
103617.1
|
CAST | 27 | 27 | 24 | 22 | 38 | 14,5 | 30,5 | Есть |
511.2 |
||
|
Соединение PD DS14 M22х1.5 (корпус) |
103618.1
|
CAST | 30 | 30 | 27 | 25 | 40 | 17 | 32 | Есть |
760.5 |
||
|
Соединение PD DS16 M24х1.5 (корпус) |
103619.1
|
CAST | 32 | 32 | 30 | 25 | 40 | 16,5 | 31,5 | Есть |
722.7 |
||
|
Соединение PD DS20 M30х2 (корпус) |
103620.1
|
CAST | 41 | 41 | 36 | 28 | 44 | 17,5 | 33,5 | Есть |
1048.5 |
||
|
Соединение PD DS25 M36х2 (корпус) |
103621.1
|
CAST | 46 | 46 | 46 | 32 | 47 | 20 | 35 | Есть |
1755.9 |
||
|
Соединение PD DS30 M42х2 (корпус) |
103622.1
|
CAST | 50 | 50 | 50 | 35 | 51 | 21,5 | 37,5 | Есть |
2059.2 |
||
|
Соединение PD DS38 M52х2 (корпус) |
103623.1
|
CAST | 65 | 65 | 60 | 38 | 53 | 22 | 37 | Есть |
5041.8 |
Соединения переборочные PD (угол конуса 24°) CAST
|
|
Наименование | Артикул |
Бренд ↕
|
CH1 ↕
|
CH2 ↕
|
CH3 ↕
|
D1 ↕
|
L1 (мм) ↕
|
L2 (мм) ↕
|
L3 ↕
|
Наличие ↕ | ₽ ↕ | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Соединение PD90 DL06 M12х1.5 (корпус) |
103704.1
|
CAST | 12 | 17 | 14 | 17 | 19 | 12 | 34 | Есть |
549.0 |
||
|
Соединение PD90 DL08 M14х1.5 (корпус) |
103705.1
|
CAST | 12 | 19 | 17 | 19 | 21 | 14 | 34 | Есть |
568.8 |
||
|
Соединение PD90 DL10 M16х1.5 (в сборе) |
103706
|
CAST | 14 | 22 | 19 | 22 | 22 | 15 | 35 | Есть |
858.6 |
||
|
Соединение PD90 DL10 M16х1.5 (корпус) |
103706.1
|
CAST | 14 | 22 | 19 | 22 | 22 | 15 | 35 | Есть |
612.9 |
||
|
Соединение PD90 DL12 M18х1.5 (корпус) |
103707.1
|
CAST | 17 | 24 | 22 | 24 | 24 | 17 | 36 | Есть |
568.8 |
||
|
Соединение PD90 DL15 M22х1.5 (корпус) |
103708.1
|
CAST | 19 | 30 | 27 | 27 | 28 | 21 | 38 | Есть |
864.0 |
||
|
Соединение PD90 DL18 M26х1.5 (корпус) |
103709.1
|
CAST | 24 | 36 | 32 | 32 | 31 | 23,5 | 40 | Есть |
1093.5 |
||
|
Соединение PD90 DL22 M30х2 (корпус) |
103710.1
|
CAST | 27 | 41 | 36 | 36 | 35 | 27,5 | 42 | Есть |
1377.0 |
||
|
Соединение PD90 DL28 M36х2 (корпус) |
103711.1
|
CAST | 36 | 46 | 41 | 42 | 38 | 30,5 | 43 | Есть |
2331.0 |
||
|
Соединение PD90 DL35 M45х2 (корпус) |
103712.1
|
CAST | 41 | 55 | 50 | 50 | 45 | 34,5 | 47 | Есть |
4478.4 |
||
|
Соединение PD90 DL42 M52х2 (корпус) |
103713.1
|
CAST | 50 | 65 | 60 | 60 | 51 | 40 | 47 | Есть |
6953.4 |
||
|
Соединение PD90 DS06 M14х1.5 (корпус) |
103714.1
|
CAST | 12 | 19 | 17 | 19 | 23 | 16 | 36 | Есть |
823.5 |
||
|
Соединение PD90 DS08 M16х1.5 (корпус) |
103715.1
|
CAST | 14 | 22 | 19 | 22 | 24 | 17 | 36 | Есть |
708.3 |
||
|
Соединение PD90 DS10 M18х1.5 (корпус) |
103716.1
|
CAST | 17 | 24 | 22 | 24 | 25 | 17,5 | 37 | Есть |
882.0 |
||
|
Соединение PD90 DS12 M20х1.5 (корпус) |
103717.1
|
CAST | 17 | 27 | 24 | 27 | 29 | 21,5 | 38 | Есть |
892.8 |
||
|
Соединение PD90 DS14 M22х1.5 (корпус) |
103718.1
|
CAST | 19 | 30 | 27 | 27 | 30 | 22 | 40 | Есть |
1297.8 |
||
|
Соединение PD90 DS16 M24х1.5 (корпус) |
103719.1
|
CAST | 24 | 32 | 30 | 30 | 33 | 24,5 | 40 | Есть |
1181.7 |
||
|
Соединение PD90 DS16 M24х1.5 (корпус) нерж. |
113719.1
|
- | - | - | - | - | - | - | - | Есть |
7488.0 |
||
|
Соединение PD90 DS20 M30х2 (корпус) |
103720.1
|
CAST | 27 | 41 | 36 | 36 | 37 | 26,5 | 44 | Есть |
1606.5 |
||
|
Соединение PD90 DS25 M36х2 (корпус) |
103721.1
|
CAST | 36 | 46 | 46 | 42 | 42 | 30 | 47 | Есть |
2732.4 |
||
|
Соединение PD90 DS30 M42х2 (корпус) |
103722.1
|
CAST | 41 | 50 | 50 | 50 | 49 | 35,5 | 51 | Есть |
3758.4 |
||
|
Соединение PD90 DS38 M52х2 (корпус) |
103723.1
|
CAST | 50 | 65 | 60 | 60 | 57 | 41 | 53 | Есть |
6953.4 |
||
|
Соединение PD DL06 M12х1.5 (корпус) |
103604.1
|
CAST | 17 | 17 | 14 | - | 14 | 34 | 7 | Есть |
219.6 |
||
|
Соединение PD DL08 M14х1.5 (корпус) |
103605.1
|
CAST | 19 | 19 | 17 | - | 15 | 34 | 8 | Есть |
223.2 |
||
|
Соединение PD DL10 M16х1.5 (в сборе) |
103606
|
CAST | 22 | 22 | 19 | - | 17 | 35 | 10 | Есть |
473.4 |
||
|
Соединение PD DL10 M16х1.5 (корпус) |
103606.1
|
CAST | 22 | 22 | 19 | - | 17 | 35 | 10 | Есть |
271.8 |
||
|
Соединение PD DL12 M18х1.5 (в сборе) |
103607
|
CAST | 24 | 24 | 22 | - | 17 | 36 | 10 | Есть |
594.9 |
||
|
Соединение PD DL12 M18х1.5 (корпус) |
103607.1
|
CAST | 24 | 24 | 22 | - | 17 | 36 | 10 | Есть |
239.4 |
||
|
Соединение PD DL15 M22х1.5 (корпус) |
103608.1
|
CAST | 27 | 30 | 27 | - | 19 | 38 | 12 | Есть |
389.7 |
||
|
Соединение PD DL18 M26х1.5 (корпус) |
103609.1
|
CAST | 32 | 36 | 32 | - | 21 | 40 | 13,5 | Есть |
522.9 |
||
|
Соединение PD DL22 M30х2 (в сборе) |
103610
|
CAST | 36 | 41 | 36 | - | 24 | 42 | 16,5 | Есть |
1706.4 |
||
|
Соединение PD DL22 M30х2 (корпус) |
103610.1
|
CAST | 36 | 41 | 36 | - | 24 | 42 | 16,5 | Есть |
670.5 |
||
|
Соединение PD DL28 M36х2 (корпус) |
103611.1
|
CAST | 41 | 46 | 41 | - | 26 | 43 | 18,5 | Есть |
885.6 |
||
|
Соединение PD DL35 M45х2 (корпус) |
103612.1
|
CAST | 50 | 55 | 50 | - | 29 | 47 | 18,5 | Есть |
2438.1 |
||
|
Соединение PD DL42 M52х2 (корпус) |
103613.1
|
CAST | 60 | 65 | 60 | - | 30 | 47 | 19 | Есть |
4417.2 |
||
|
Соединение PD DS06 M14х1.5 (корпус) |
103614.1
|
CAST | 19 | 19 | 17 | - | 19 | 36 | 12 | Есть |
260.1 |
||
|
Соединение PD DS10 M18х1.5 (корпус) |
103616.1
|
CAST | 24 | 24 | 22 | - | 22 | 37 | 14,5 | Есть |
387.0 |
||
|
Соединение PD DS12 M20х1.5 (корпус) |
103617.1
|
CAST | 27 | 27 | 24 | - | 22 | 38 | 14,5 | Есть |
511.2 |
||
|
Соединение PD DS14 M22х1.5 (корпус) |
103618.1
|
CAST | 30 | 30 | 27 | - | 25 | 40 | 17 | Есть |
760.5 |
||
|
Соединение PD DS16 M24х1.5 (корпус) |
103619.1
|
CAST | 32 | 32 | 30 | - | 25 | 40 | 16,5 | Есть |
722.7 |
||
|
Соединение PD DS20 M30х2 (корпус) |
103620.1
|
CAST | 41 | 41 | 36 | - | 28 | 44 | 17,5 | Есть |
1048.5 |
||
|
Соединение PD DS25 M36х2 (корпус) |
103621.1
|
CAST | 46 | 46 | 46 | - | 32 | 47 | 20 | Есть |
1755.9 |
||
|
Соединение PD DS30 M42х2 (корпус) |
103622.1
|
CAST | 50 | 50 | 50 | - | 35 | 51 | 21,5 | Есть |
2059.2 |
||
|
Соединение PD DS38 M52х2 (корпус) |
103623.1
|
CAST | 65 | 65 | 60 | - | 38 | 53 | 22 | Есть |
5041.8 |
||
|
Соединение PD DS8 M16х1.5 (корпус) |
103615.1
|
CAST | 22 | 22 | 19 | - | 20 | 36 | 13 | Есть |
343.8 |
