Описание
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316, замените первые две цифры артикула с 10.... на 11....
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316 с гайкой из нержавеющей стали AISI 304, замените первые две цифры артикула с 10.... на 14....
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316 с гайкой из нержавеющей стали AISI 304, замените первые две цифры артикула с 10.... на 14....
Характеристики

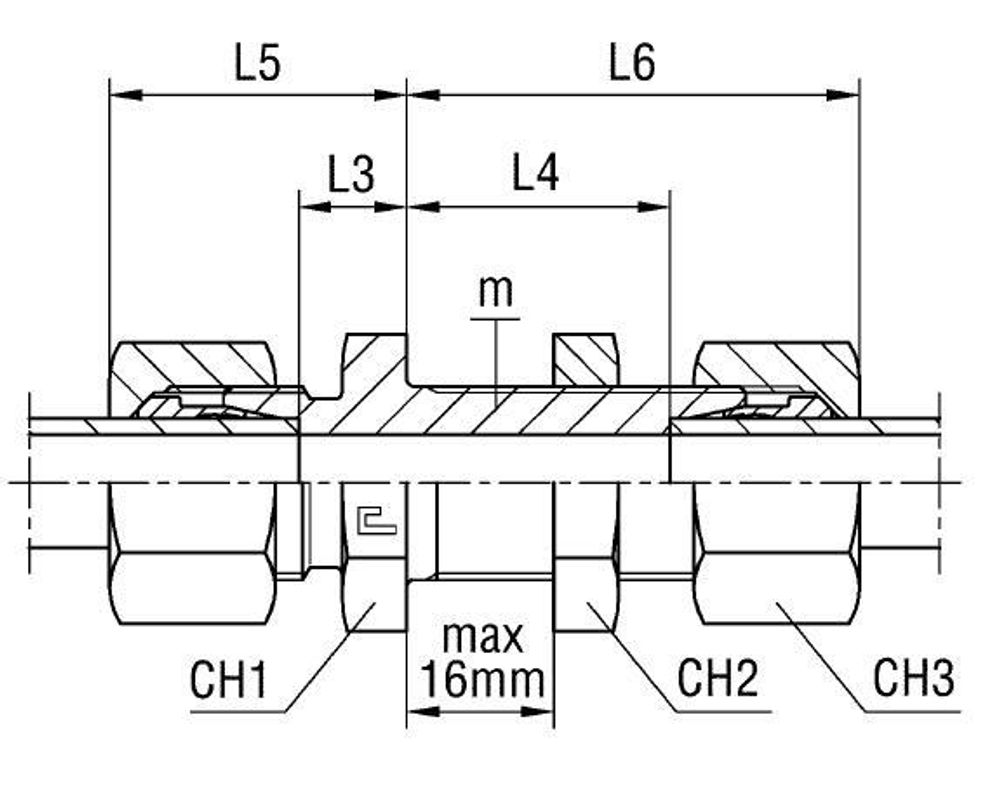

| Артикул | Бренд | CH1 | CH2 | CH3 | L1 (мм) | L2 (мм) | L3 | L4 | L5 | L6 | Ø трубы D1 | WP (bar) | Исполнение трубного соединения | резьба m D1 | Резьба ТС 1 | Резьба ТС 2 | серия | Стандарт ТС | Тип трубного соединения |
| 103610 | CAST | 36 | 41 | 36 | 24 | 42 | 16,5 | 34,5 | 33 | 51 | 22 | 250 | прямой | 30x2 | M | M | L | Соединения 24° DIN 2353 | переборочный |
Характеристики
Бренд
CAST
Резьба трубного соединения 1
M
Резьба трубного соединения 2
M
Тип трубного соединения
переборочный
Исполнение трубного соединения
прямой
Размер резьбы 1
30x2
Размер CH2
41
D трубы M1 D1
22
Серия
L
WP (bar)
250
Размер L2 (мм)
42
Размер CH1
36
Размер L1 (мм)
24
Размер L3
16,5
Размер L4
34,5
Размер CH3
36
Размер L6
51
Размер L5
33
WP (bar) рабочее давление
250
Стандарт трубных соединений
Соединения 24° DIN 2353
Резьба ТС 1
M
Резьба ТС 2
M
Совместимые артикулы Hydroscand
60452222
Совместимые артикулы Parker
SV22LCF
Совместимые артикулы Larga
E3128022000
Совместимые артикулы Voss
137302000
Совместимые артикулы Rastelli Racordi
TN10222L
Совместимые артикулы Arco
-
Отзывы
Аналогичная продукция в интернет-магазине:
Прямые PD (угол конуса 24°) CAST
| Наименование | Артикул | Бренд ↕ | CH1 ↕ | CH2 ↕ | CH3 ↕ | L1 (мм) ↕ | L2 (мм) ↕ | L3 ↕ | L4 ↕ | Наличие ↕ | ₽ ↕ | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Соединение PD DL22 M30х2 (в сборе) |
103610
|
CAST | 36 | 41 | 36 | 24 | 42 | 16,5 | 34,5 | Есть |
1706.4 |
||
|
Соединение PD DL06 M12х1.5 (корпус) |
103604.1
|
CAST | 17 | 17 | 14 | 14 | 34 | 7 | 27 | Есть |
219.6 |
||
|
Соединение PD DL08 M14х1.5 (корпус) |
103605.1
|
CAST | 19 | 19 | 17 | 15 | 34 | 8 | 27 | Есть |
223.2 |
||
|
Соединение PD DL10 M16х1.5 (в сборе) |
103606
|
CAST | 22 | 22 | 19 | 17 | 35 | 10 | 28 | Есть |
473.4 |
||
|
Соединение PD DL10 M16х1.5 (корпус) |
103606.1
|
CAST | 22 | 22 | 19 | 17 | 35 | 10 | 28 | Есть |
271.8 |
||
|
Соединение PD DL12 M18х1.5 (в сборе) |
103607
|
CAST | 24 | 24 | 22 | 17 | 36 | 10 | 29 | Есть |
594.9 |
||
|
Соединение PD DL12 M18х1.5 (корпус) |
103607.1
|
CAST | 24 | 24 | 22 | 17 | 36 | 10 | 29 | Есть |
239.4 |
||
|
Соединение PD DL15 M22х1.5 (корпус) |
103608.1
|
CAST | 27 | 30 | 27 | 19 | 38 | 12 | 31 | Есть |
389.7 |
||
|
Соединение PD DL18 M26х1.5 (корпус) |
103609.1
|
CAST | 32 | 36 | 32 | 21 | 40 | 13,5 | 32,5 | Есть |
522.9 |
||
|
Соединение PD DL22 M30х2 (корпус) |
103610.1
|
CAST | 36 | 41 | 36 | 24 | 42 | 16,5 | 34,5 | Есть |
670.5 |
||
|
Соединение PD DL28 M36х2 (корпус) |
103611.1
|
CAST | 41 | 46 | 41 | 26 | 43 | 18,5 | 35,5 | Есть |
885.6 |
||
|
Соединение PD DL35 M45х2 (корпус) |
103612.1
|
CAST | 50 | 55 | 50 | 29 | 47 | 18,5 | 36,5 | Есть |
2438.1 |
||
|
Соединение PD DL42 M52х2 (корпус) |
103613.1
|
CAST | 60 | 65 | 60 | 30 | 47 | 19 | 36 | Есть |
4417.2 |
||
|
Соединение PD DS06 M14х1.5 (корпус) |
103614.1
|
CAST | 19 | 19 | 17 | 19 | 36 | 12 | 29 | Есть |
260.1 |
||
|
Соединение PD DS8 M16х1.5 (корпус) |
103615.1
|
CAST | 22 | 22 | 19 | 20 | 36 | 13 | 29 | Есть |
343.8 |
||
|
Соединение PD DS10 M18х1.5 (корпус) |
103616.1
|
CAST | 24 | 24 | 22 | 22 | 37 | 14,5 | 29,5 | Есть |
387.0 |
||
|
Соединение PD DS12 M20х1.5 (корпус) |
103617.1
|
CAST | 27 | 27 | 24 | 22 | 38 | 14,5 | 30,5 | Есть |
511.2 |
||
|
Соединение PD DS14 M22х1.5 (корпус) |
103618.1
|
CAST | 30 | 30 | 27 | 25 | 40 | 17 | 32 | Есть |
760.5 |
||
|
Соединение PD DS16 M24х1.5 (корпус) |
103619.1
|
CAST | 32 | 32 | 30 | 25 | 40 | 16,5 | 31,5 | Есть |
722.7 |
||
|
Соединение PD DS20 M30х2 (корпус) |
103620.1
|
CAST | 41 | 41 | 36 | 28 | 44 | 17,5 | 33,5 | Есть |
1048.5 |
||
|
Соединение PD DS25 M36х2 (корпус) |
103621.1
|
CAST | 46 | 46 | 46 | 32 | 47 | 20 | 35 | Есть |
1755.9 |
||
|
Соединение PD DS30 M42х2 (корпус) |
103622.1
|
CAST | 50 | 50 | 50 | 35 | 51 | 21,5 | 37,5 | Есть |
2059.2 |
||
|
Соединение PD DS38 M52х2 (корпус) |
103623.1
|
CAST | 65 | 65 | 60 | 38 | 53 | 22 | 37 | Есть |
5041.8 |
Соединения переборочные PD (угол конуса 24°) CAST
|
|
Наименование | Артикул |
Бренд ↕
|
CH1 ↕
|
CH2 ↕
|
CH3 ↕
|
D1 ↕
|
L1 (мм) ↕
|
L2 (мм) ↕
|
L3 ↕
|
Наличие ↕ | ₽ ↕ | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Соединение PD90 DL06 M12х1.5 (корпус) |
103704.1
|
CAST | 12 | 17 | 14 | 17 | 19 | 12 | 34 | Есть |
549.0 |
||
|
Соединение PD90 DL08 M14х1.5 (корпус) |
103705.1
|
CAST | 12 | 19 | 17 | 19 | 21 | 14 | 34 | Есть |
568.8 |
||
|
Соединение PD90 DL10 M16х1.5 (в сборе) |
103706
|
CAST | 14 | 22 | 19 | 22 | 22 | 15 | 35 | Есть |
858.6 |
||
|
Соединение PD90 DL10 M16х1.5 (корпус) |
103706.1
|
CAST | 14 | 22 | 19 | 22 | 22 | 15 | 35 | Есть |
612.9 |
||
|
Соединение PD90 DL12 M18х1.5 (корпус) |
103707.1
|
CAST | 17 | 24 | 22 | 24 | 24 | 17 | 36 | Есть |
568.8 |
||
|
Соединение PD90 DL15 M22х1.5 (корпус) |
103708.1
|
CAST | 19 | 30 | 27 | 27 | 28 | 21 | 38 | Есть |
864.0 |
||
|
Соединение PD90 DL18 M26х1.5 (корпус) |
103709.1
|
CAST | 24 | 36 | 32 | 32 | 31 | 23,5 | 40 | Есть |
1093.5 |
||
|
Соединение PD90 DL22 M30х2 (корпус) |
103710.1
|
CAST | 27 | 41 | 36 | 36 | 35 | 27,5 | 42 | Есть |
1377.0 |
||
|
Соединение PD90 DL28 M36х2 (корпус) |
103711.1
|
CAST | 36 | 46 | 41 | 42 | 38 | 30,5 | 43 | Есть |
2331.0 |
||
|
Соединение PD90 DL35 M45х2 (корпус) |
103712.1
|
CAST | 41 | 55 | 50 | 50 | 45 | 34,5 | 47 | Есть |
4478.4 |
||
|
Соединение PD90 DL42 M52х2 (корпус) |
103713.1
|
CAST | 50 | 65 | 60 | 60 | 51 | 40 | 47 | Есть |
6953.4 |
||
|
Соединение PD90 DS06 M14х1.5 (корпус) |
103714.1
|
CAST | 12 | 19 | 17 | 19 | 23 | 16 | 36 | Есть |
823.5 |
||
|
Соединение PD90 DS08 M16х1.5 (корпус) |
103715.1
|
CAST | 14 | 22 | 19 | 22 | 24 | 17 | 36 | Есть |
708.3 |
||
|
Соединение PD90 DS10 M18х1.5 (корпус) |
103716.1
|
CAST | 17 | 24 | 22 | 24 | 25 | 17,5 | 37 | Есть |
882.0 |
||
|
Соединение PD90 DS12 M20х1.5 (корпус) |
103717.1
|
CAST | 17 | 27 | 24 | 27 | 29 | 21,5 | 38 | Есть |
892.8 |
||
|
Соединение PD90 DS14 M22х1.5 (корпус) |
103718.1
|
CAST | 19 | 30 | 27 | 27 | 30 | 22 | 40 | Есть |
1297.8 |
||
|
Соединение PD90 DS16 M24х1.5 (корпус) |
103719.1
|
CAST | 24 | 32 | 30 | 30 | 33 | 24,5 | 40 | Есть |
1181.7 |
||
|
Соединение PD90 DS16 M24х1.5 (корпус) нерж. |
113719.1
|
- | - | - | - | - | - | - | - | Есть |
7488.0 |
||
|
Соединение PD90 DS20 M30х2 (корпус) |
103720.1
|
CAST | 27 | 41 | 36 | 36 | 37 | 26,5 | 44 | Есть |
1606.5 |
||
|
Соединение PD90 DS25 M36х2 (корпус) |
103721.1
|
CAST | 36 | 46 | 46 | 42 | 42 | 30 | 47 | Есть |
2732.4 |
||
|
Соединение PD90 DS30 M42х2 (корпус) |
103722.1
|
CAST | 41 | 50 | 50 | 50 | 49 | 35,5 | 51 | Есть |
3758.4 |
||
|
Соединение PD90 DS38 M52х2 (корпус) |
103723.1
|
CAST | 50 | 65 | 60 | 60 | 57 | 41 | 53 | Есть |
6953.4 |
||
|
Соединение PD DL06 M12х1.5 (корпус) |
103604.1
|
CAST | 17 | 17 | 14 | - | 14 | 34 | 7 | Есть |
219.6 |
||
|
Соединение PD DL08 M14х1.5 (корпус) |
103605.1
|
CAST | 19 | 19 | 17 | - | 15 | 34 | 8 | Есть |
223.2 |
||
|
Соединение PD DL10 M16х1.5 (в сборе) |
103606
|
CAST | 22 | 22 | 19 | - | 17 | 35 | 10 | Есть |
473.4 |
||
|
Соединение PD DL10 M16х1.5 (корпус) |
103606.1
|
CAST | 22 | 22 | 19 | - | 17 | 35 | 10 | Есть |
271.8 |
||
|
Соединение PD DL12 M18х1.5 (в сборе) |
103607
|
CAST | 24 | 24 | 22 | - | 17 | 36 | 10 | Есть |
594.9 |
||
|
Соединение PD DL12 M18х1.5 (корпус) |
103607.1
|
CAST | 24 | 24 | 22 | - | 17 | 36 | 10 | Есть |
239.4 |
||
|
Соединение PD DL15 M22х1.5 (корпус) |
103608.1
|
CAST | 27 | 30 | 27 | - | 19 | 38 | 12 | Есть |
389.7 |
||
|
Соединение PD DL18 M26х1.5 (корпус) |
103609.1
|
CAST | 32 | 36 | 32 | - | 21 | 40 | 13,5 | Есть |
522.9 |
||
|
Соединение PD DL22 M30х2 (в сборе) |
103610
|
CAST | 36 | 41 | 36 | - | 24 | 42 | 16,5 | Есть |
1706.4 |
||
|
Соединение PD DL22 M30х2 (корпус) |
103610.1
|
CAST | 36 | 41 | 36 | - | 24 | 42 | 16,5 | Есть |
670.5 |
||
|
Соединение PD DL28 M36х2 (корпус) |
103611.1
|
CAST | 41 | 46 | 41 | - | 26 | 43 | 18,5 | Есть |
885.6 |
||
|
Соединение PD DL35 M45х2 (корпус) |
103612.1
|
CAST | 50 | 55 | 50 | - | 29 | 47 | 18,5 | Есть |
2438.1 |
||
|
Соединение PD DL42 M52х2 (корпус) |
103613.1
|
CAST | 60 | 65 | 60 | - | 30 | 47 | 19 | Есть |
4417.2 |
||
|
Соединение PD DS06 M14х1.5 (корпус) |
103614.1
|
CAST | 19 | 19 | 17 | - | 19 | 36 | 12 | Есть |
260.1 |
||
|
Соединение PD DS10 M18х1.5 (корпус) |
103616.1
|
CAST | 24 | 24 | 22 | - | 22 | 37 | 14,5 | Есть |
387.0 |
||
|
Соединение PD DS12 M20х1.5 (корпус) |
103617.1
|
CAST | 27 | 27 | 24 | - | 22 | 38 | 14,5 | Есть |
511.2 |
||
|
Соединение PD DS14 M22х1.5 (корпус) |
103618.1
|
CAST | 30 | 30 | 27 | - | 25 | 40 | 17 | Есть |
760.5 |
||
|
Соединение PD DS16 M24х1.5 (корпус) |
103619.1
|
CAST | 32 | 32 | 30 | - | 25 | 40 | 16,5 | Есть |
722.7 |
||
|
Соединение PD DS20 M30х2 (корпус) |
103620.1
|
CAST | 41 | 41 | 36 | - | 28 | 44 | 17,5 | Есть |
1048.5 |
||
|
Соединение PD DS25 M36х2 (корпус) |
103621.1
|
CAST | 46 | 46 | 46 | - | 32 | 47 | 20 | Есть |
1755.9 |
||
|
Соединение PD DS30 M42х2 (корпус) |
103622.1
|
CAST | 50 | 50 | 50 | - | 35 | 51 | 21,5 | Есть |
2059.2 |
||
|
Соединение PD DS38 M52х2 (корпус) |
103623.1
|
CAST | 65 | 65 | 60 | - | 38 | 53 | 22 | Есть |
5041.8 |
||
|
Соединение PD DS8 M16х1.5 (корпус) |
103615.1
|
CAST | 22 | 22 | 19 | - | 20 | 36 | 13 | Есть |
343.8 |
