Описание
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316, замените первые две цифры артикула с 10.... на 11....
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316 с гайкой из нержавеющей стали AISI 304, замените первые две цифры артикула с 10.... на 14....
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316 с гайкой из нержавеющей стали AISI 304, замените первые две цифры артикула с 10.... на 14....
Характеристики

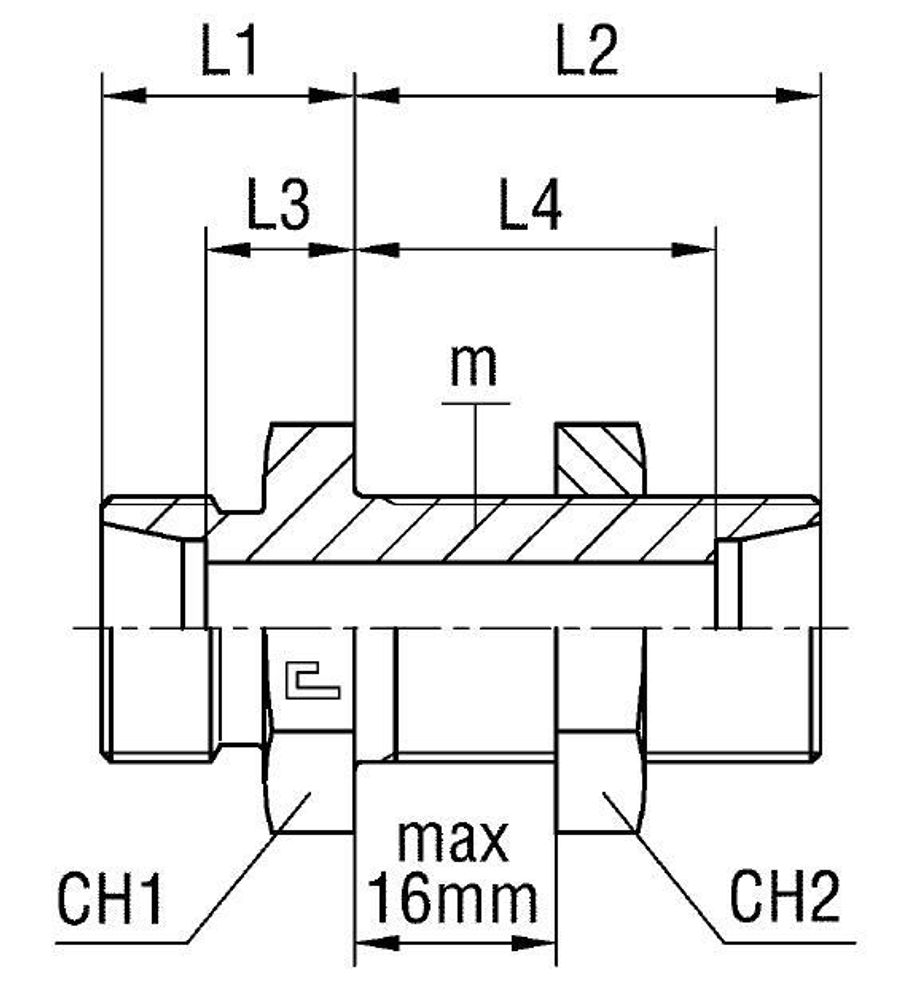

| Артикул | Бренд | CH1 | CH2 | CH3 | L1 (мм) | L2 (мм) | L3 | L4 | L5 | L6 | Ø трубы D1 | WP (bar) | Исполнение трубного соединения | резьба m D1 | Резьба ТС 1 | Резьба ТС 2 | серия | Стандарт ТС | Тип трубного соединения |
| 103619.1 | CAST | 32 | 32 | 30 | 25 | 40 | 16,5 | 31,5 | 35 | 50 | 16 | 630 | прямой | 24x1.5 | M | M | S | Соединения 24° DIN 2353 | переборочный |
Характеристики
Бренд
CAST
Резьба трубного соединения 1
M
Резьба трубного соединения 2
M
Тип трубного соединения
переборочный
Исполнение трубного соединения
прямой
Размер резьбы 1
24x1.5
Размер CH2
32
D трубы M1 D1
16
Серия
S
WP (bar)
630
Размер L2 (мм)
40
Размер CH1
32
Размер L1 (мм)
25
Размер L3
16,5
Размер L4
31,5
Размер CH3
30
Размер L6
50
Размер L5
35
WP (bar) рабочее давление
630
Стандарт трубных соединений
Соединения 24° DIN 2353
Резьба ТС 1
M
Резьба ТС 2
M
совместимые арт. Hydroscand
65451617
совместимые арт. Parker
SV16SOMDCF
совместимые арт. Rastelli Racordi
TN10216S (только корпус)
