Описание

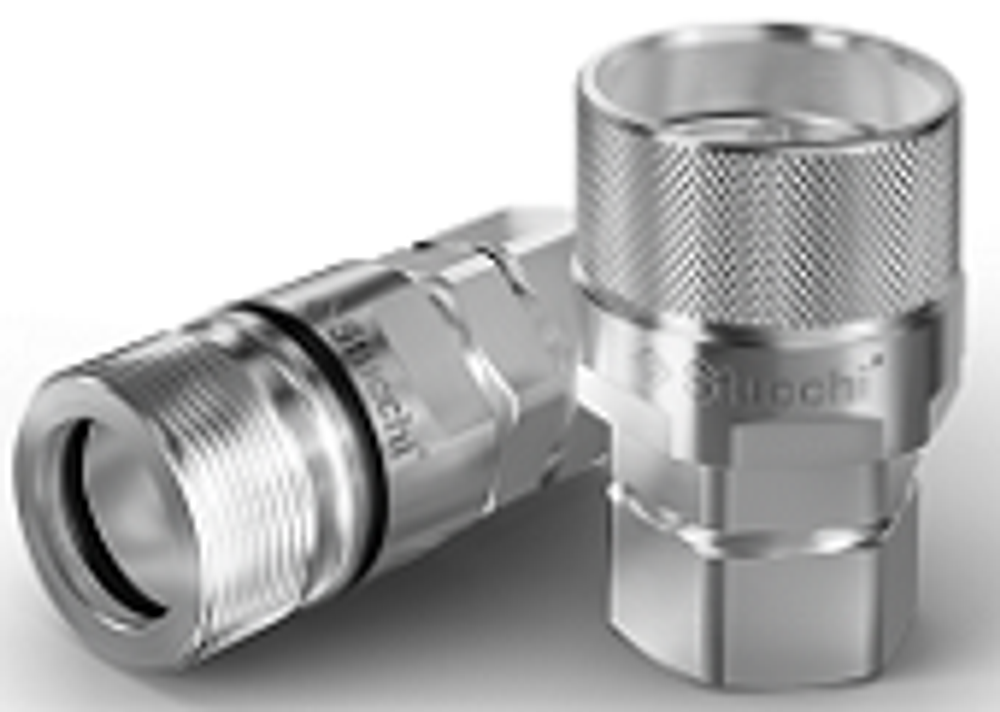

БРС серии «VD» выполнены из углеродистой стали с высокотемпературной обработкой и последующей оцинковкой, они взаимозаменяемы с однотипными соединениями своего класса на рынке оборудования. Дизайн добавляет особую надежность резьбового соединения к конструкции БРС. Это делает серию VD подходящей для использования в системах с пульсирующим давлением.
Подсоединение разрешается при остаточном давлении только с одной стороны соединения (макс. 100 бар на одну сторону).
Преимущества:
Тарельчатый клапан с эластомерным уплотнением обеспечивает максимальное уплотнение соединений, когда они отсоединены.
Форма внутренних деталей разработана для уменьшения турбулентности и перепадов давления.
Модульная конструкция позволяет использовать широкий спектр конфигураций портов.
Внешнее кольцевое уплотнение указывает, полностью ли изделие подсоединено, предотвращая таким образом случайное отсоединение и защищая соединение от грязи.
Поверхность уплотнения корпуса ниппеля защищена резьбовой втулкой.
Высокая сопротивляемость ударам давления.
Компактная конструкция.
Безопасность и простота в эксплуатации.
Материал: Высокопрочная углеродистая сталь
Фиксирующий механизм: резьба
Рабочее давление: до 450 Бар
Температура рабочей среды: -20°C +100°C (в зависимости от типа уплотнений)
Скорость потока: до 378л./мин.
Уплотнения: NBR
Сферы применения: машиностроение, землеройно-транспортное оборудование, гидравлическое оборудование, погрузчики
Характеристики
| Артикул | Бренд | B | D | E | F | G | H | ID ISO | K | L | N | P | Q | А | вес, кг | М | Часть |
| 809509027 | Stucchi | 55,0 | 118,0 | 70x3 SP | - | 183,0 | 61,0 | 1.1/4" | 30,2 | 20 | 85 CH80 | 80,0 | - | M42x2 30S | 2,36 | - | Ниппель |
Характеристики
Порядковый номер таблицы
Ниппель
Вес без упаковки, кг
2,36
Размер E
70x3 SP
Размер A БРС
M42x2 30S
Длина БРС в сборе
183,0
Размер B
55,0
Размер F
-
Размер БРС
1.1/4"
Размер L (мм)
20
Размер K
30,2
Размер M фитинги Каст
-
Размер P
80,0
Размер Q
-
Размер N
85 CH80
Размер A БРС Текст
M42x2 30S
Размер H для БРС
61,0
Размер D (мм) для БРС
118,0
