![Соединение JE DS20 BSP 3/4" (корпус) CAST](https://static.insales-cdn.com/images/products/1/1439/762316191/import_files_86_86d2de11-2d6f-11de-83b2-0030483454d2_7761a90e-8e18-11de-b630-0030483454d2.jpeg "Соединение JE DS20 BSP 3/4" (корпус) CAST")
Предзаказ
Описание
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316, замените первые две цифры артикула с 10.... на 11....
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316 с гайкой из нержавеющей стали AISI 304, замените первые две цифры артикула с 10.... на 14....

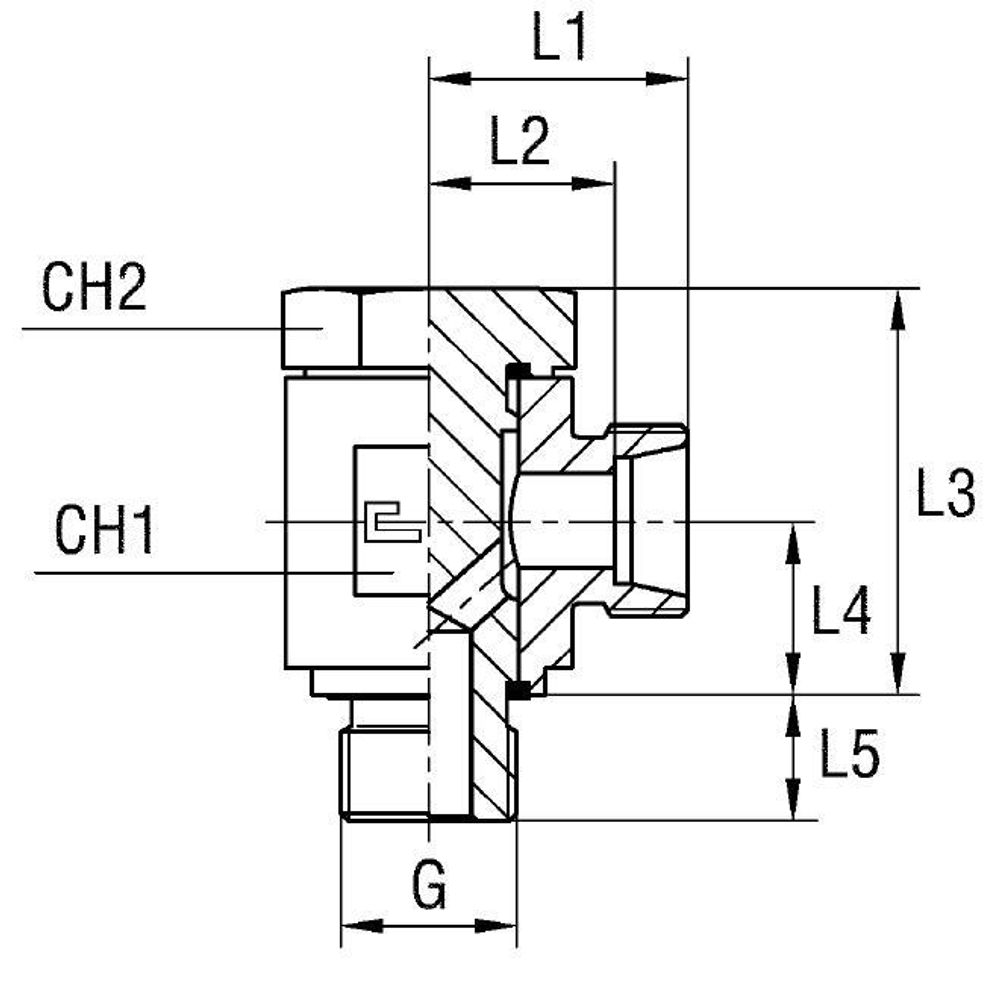

Вид Х - резиновое уплотнение. Вид Y - металлическое уплотнение.
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316 с гайкой из нержавеющей стали AISI 304, замените первые две цифры артикула с 10.... на 14....
Вид Х - резиновое уплотнение. Вид Y - металлическое уплотнение.
Характеристики
| Артикул | Бренд | CH1 | CH2 | CH3 | L1 (мм) | L2 (мм) | L3 | L4 | L5 | L6 | Ø трубы D1 | WP (bar) | Вид | Исполнение трубного соединения | резьба G | Резьба ТС 1 | серия | Стандарт ТС | Тип трубного соединения |
| 101320.1 | CAST | 41 | 36 | 36 | 36 | 25,5 | 54 | 24 | 16 | 47 | 20 | 250 | X | 90 град. | 3/4 | BSP | S | Соединения 24° DIN 2353 | banjo |
Характеристики
Тип трубного соединения
banjo
Исполнение трубного соединения
90 град.
Резьба трубного соединения 1
BSP
Размер CH2
36
D трубы M1 D1
20
Размер резьбы 5
3/4
Серия
S
Вид
X
WP (bar)
250
Размер L2 (мм)
25,5
Размер CH1
41
Размер L1 (мм)
36
Размер L3
54
Размер L4
24
Размер CH3
36
Размер L6
47
Размер L5
16
WP (bar) рабочее давление
250
Стандарт трубных соединений
Соединения 24° DIN 2353
