Описание
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316, замените первые две цифры артикула с 10.... на 11....
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316 с гайкой из нержавеющей стали AISI 304, замените первые две цифры артикула с 10.... на 14....

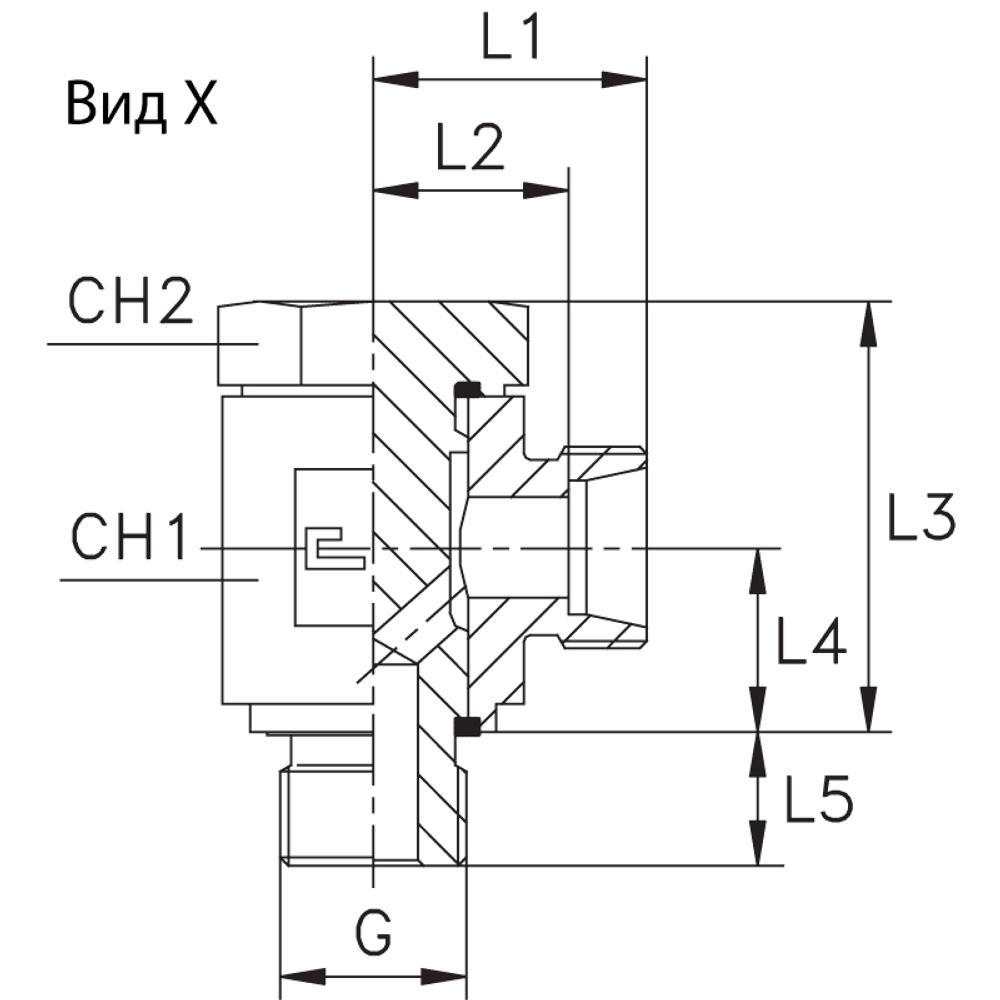

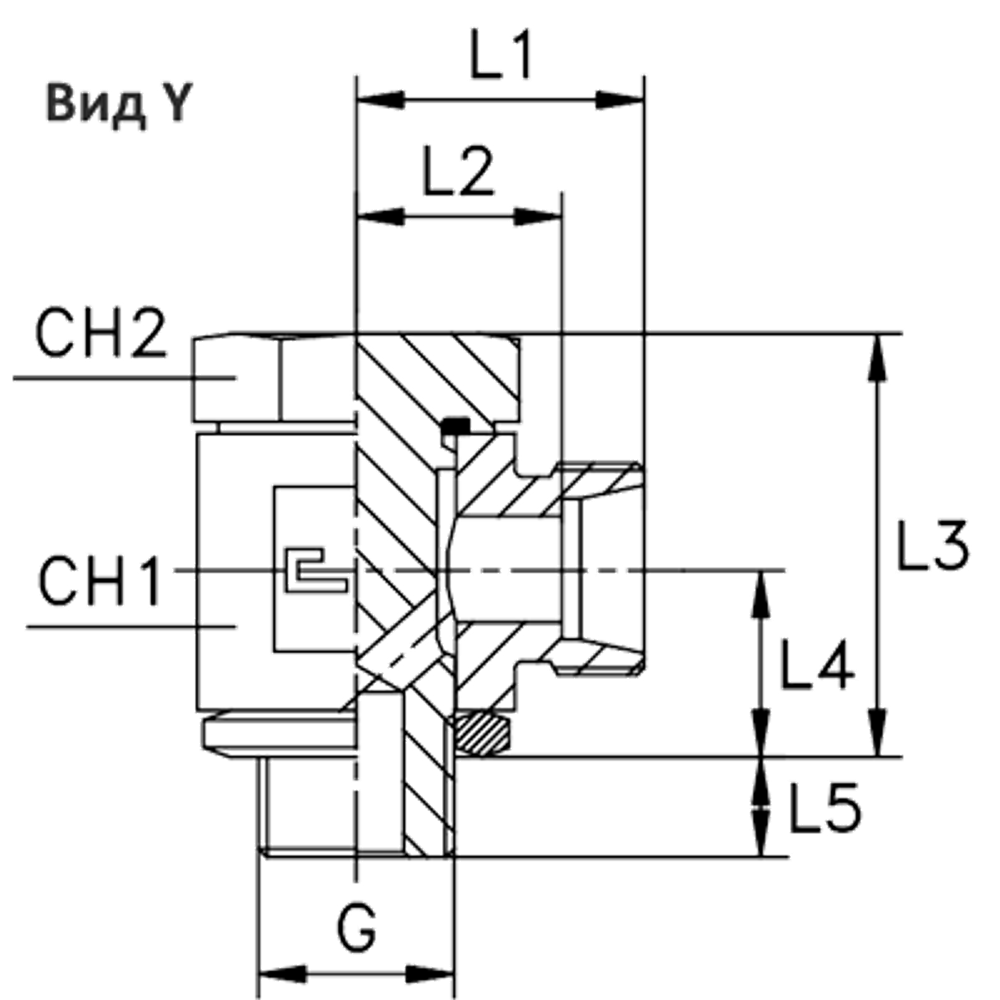

Вид Х - резиновое уплотнение. Вид Y - металлическое уплотнение.
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316 с гайкой из нержавеющей стали AISI 304, замените первые две цифры артикула с 10.... на 14....
Вид Х - резиновое уплотнение. Вид Y - металлическое уплотнение.
Характеристики
| Артикул | Бренд | CH1 | CH2 | L1 (мм) | L2 (мм) | L3 | L4 | L5 | Ø трубы D1 | WP (bar) | Вид | Исполнение трубного соединения | резьба G | Резьба ТС 1 | серия | Стандарт ТС | Тип трубного соединения |
| 101366.1 | CAST | 22 | 22 | 25 | 17,5 | 32,5 | 15 | 9 | 10 | 250 | Y | 90 град. | 3/8 | BSP | S | Соединения 24° DIN 2353 | banjo |
Характеристики
Тип трубного соединения
banjo
Исполнение трубного соединения
90 град.
Резьба трубного соединения 1
BSP
Размер CH2
22
D трубы M1 D1
10
Размер резьбы 5
3/8
Серия
S
Вид
Y
WP (bar)
250
Размер L2 (мм)
17,5
Размер CH1
22
Размер L1 (мм)
25
Размер L3
32,5
Размер L4
15
Размер L5
9
WP (bar) рабочее давление
250
Стандарт трубных соединений
Соединения 24° DIN 2353
