![Соединение JE DL18 BSP 1/2" (корпус) CAST](https://static.insales-cdn.com/images/products/1/2603/762333739/import_files_53_534d26a9-bede-11de-bdc6-0030483454d2_534d26ab-bede-11de-bdc6-0030483454d2.jpeg "Соединение JE DL18 BSP 1/2" (корпус) CAST")
Предзаказ
Описание
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316, замените первые две цифры артикула с 10.... на 11....
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316 с гайкой из нержавеющей стали AISI 304, замените первые две цифры артикула с 10.... на 14....
Вид Х - резиновое уплотнение. Вид Y - металлическое уплотнение.
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316 с гайкой из нержавеющей стали AISI 304, замените первые две цифры артикула с 10.... на 14....
Вид Х - резиновое уплотнение. Вид Y - металлическое уплотнение.
Характеристики

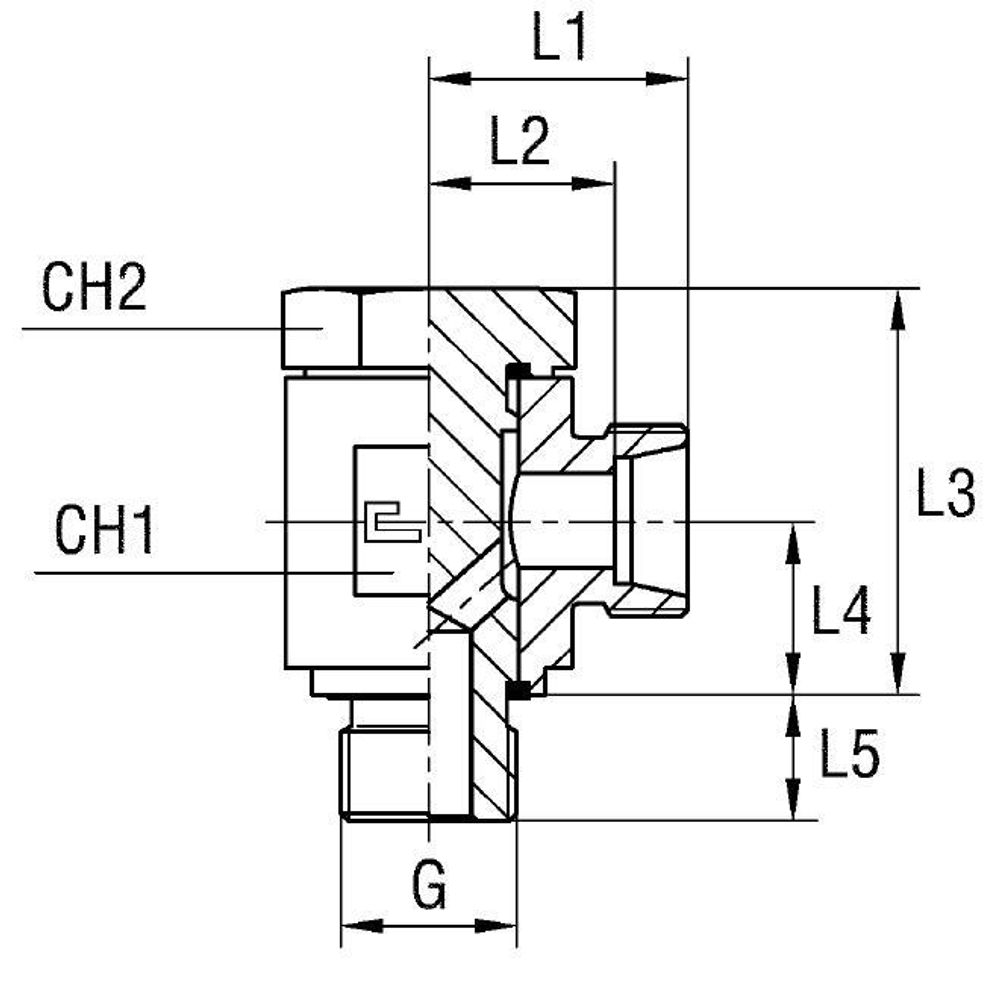

| Артикул | Бренд | CH1 | CH2 | CH3 | L1 (мм) | L2 (мм) | L3 | L4 | L5 | L6 | Ø трубы D1 | WP (bar) | Вид | Исполнение трубного соединения | резьба G | Резьба ТС 1 | Резьба ТС 2 | серия | Стандарт ТС | Тип трубного соединения |
| 101309.1 | CAST | 32 | 30 | 32 | 29 | 21,5 | 46,5 | 21,5 | 14 | 38 | 18 | 315 | X | 90 град. | 1/2 | M | BSP | L | Соединения 24° DIN 2353 | banjo |
Характеристики
Бренд
CAST
Резьба трубного соединения 1
M
Резьба трубного соединения 2
BSP
Тип трубного соединения
banjo
Исполнение трубного соединения
90 град.
Размер CH2
30
D трубы M1 D1
18
Размер резьбы 5
1/2
Серия
L
Вид
X
WP (bar)
315
Размер L2 (мм)
21,5
Размер CH1
32
Размер L1 (мм)
29
Размер L3
46,5
Размер L4
21,5
Размер CH3
32
Размер L6
38
Размер L5
14
WP (bar) рабочее давление
315
Стандарт трубных соединений
Соединения 24° DIN 2353
Резьба ТС 1
M
Резьба ТС 2
BSP
совместимые арт. Hydroscand
62181809
совместимые арт. Parker
WH18LRKDSOMDCF
совместимые арт. Rastelli Racordi
TN111GG18LR (только корпус)
