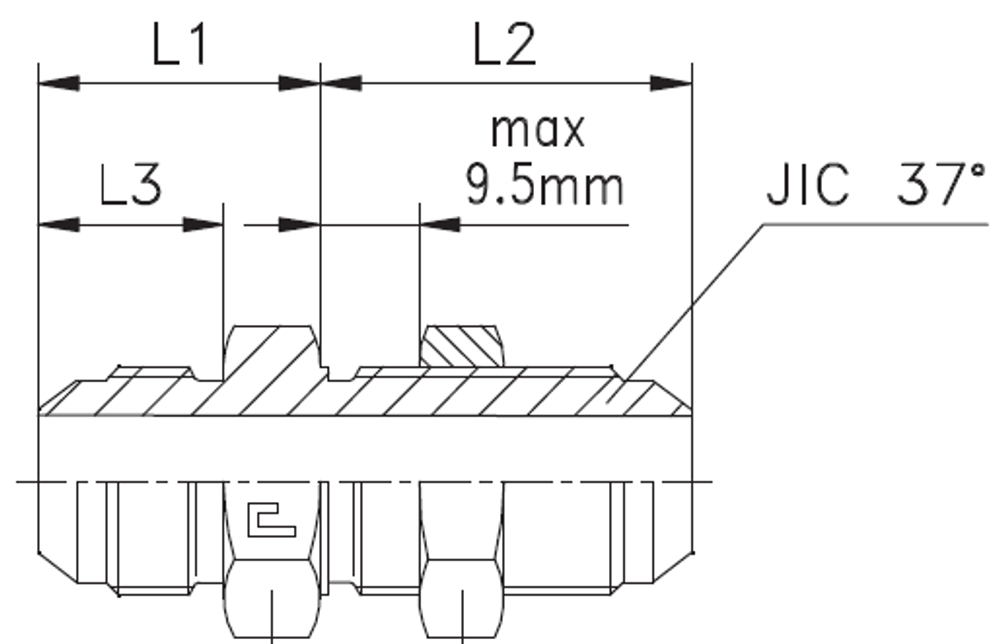

![Соединение PD JIC 7/16" CAST](https://static.insales-cdn.com/images/products/1/7068/957750172/import_files_8c_8c57cae5-0666-11df-a06b-0030483454d2_8c57cae8-0666-11df-a06b-0030483454d2.png "Соединение PD JIC 7/16" CAST")
Предзаказ
Описание
Если Вы хотите заказать фитинг из нержавеющей стали, замените первые две цифры артикула с 20.... на 21....
Характеристики
| Артикул | Бренд | CH1 | CH2 | L1 (мм) | L2 (мм) | L3 | Ø трубы D1 | Ø трубы W | WP (bar) | Исполнение трубного соединения | резьба JIC 37° A | Резьба ТС 1 | Резьба ТС 2 | серия | Стандарт ТС | Тип трубного соединения |
| 202001.3 | CAST | 17 | 17 | 21 | 31,5 | 14 | 6 | 1/4 | 450 | прямой | 7/16-20 | UNF | UNF | Универсальная | Соединения 37° SAE J514 | переборочный |
Характеристики
Бренд
CAST
Резьба трубного соединения 1
UNF
Резьба трубного соединения 2
UNF
Тип трубного соединения
переборочный
Исполнение трубного соединения
прямой
Размер резьбы 9
7/16-20
Размер CH2
17
D трубы M1 D1
6
Серия
Универсальная
WP (bar)
450
D трубы W
1/4
Размер L2 (мм)
31,5
Размер CH1
17
Размер L1 (мм)
21
Размер L3
14
WP (bar) рабочее давление
450
Стандарт трубных соединений
Соединения 37° SAE J514
Резьба ТС 1
UNF
Резьба ТС 2
UNF
Отзывы
Аналогичная продукция в интернет-магазине:
Прямые (развальцовка 37°) CAST
| Наименование | Артикул | Бренд ↕ | CH1 ↕ | CH2 ↕ | L1 (мм) ↕ | L2 (мм) ↕ | L3 ↕ | Ø трубы D1 ↕ | Ø трубы W ↕ | Наличие ↕ | ₽ ↕ | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Соединение PD JIC 7/16" |
202001.3
|
CAST | 17 | 17 | 21 | 31,5 | 14 | 6 | 1/4 | Есть |
253.8 |
||
|
Соединение PD JIC 1/2" |
202002.3
|
CAST | 19 | 19 | 21 | 31,5 | 14 | 8 | 5/16 | Есть |
243.0 |
||
|
Соединение PD JIC 9/16" |
202003.3
|
CAST | 22 | 22 | 22 | 33,5 | 14,1 | 10 | 3/8 | Есть |
315.0 |
||
|
Соединение PD JIC 3/4" |
202004.3
|
CAST | 24 | 24 | 24,4 | 37,6 | 16,7 | 12 | 1/2 | Есть |
431.1 |
||
|
Соединение PD JIC 7/8" |
202005.3
|
CAST | 30 | 30 | 28,4 | 41,1 | 19,3 | 14-15-16 | 5/8 | Есть |
627.3 |
||
|
Соединение PD JIC 1.1/16" |
202006.3
|
CAST | 36 | 36 | 33,1 | 45,4 | 21,9 | 18-20 | 3/4 | Есть |
980.1 |
||
|
Соединение PD JIC 1.5/16" |
202007.3
|
CAST | 41 | 41 | 34,6 | 45,4 | 23,1 | 25 | 1 | Есть |
1277.1 |
||
|
Соединение PD JIC 1.5/8" |
202008.3
|
CAST | 50 | 50 | 37,3 | 46,7 | 24,3 | 30-32 | 1 1/4 | Уточнить |
934.22 |
||
|
Соединение PD JIC 1.7/8" |
202009.3
|
CAST | 55 | 55 | 42,5 | 47 | 27,5 | 38 | 1 1/2 | Уточнить |
1447.79 |
Соединения переборочные PD (развальцовка 37°) CAST
|
|
Наименование | Артикул |
Бренд ↕
|
CH1 ↕
|
CH2 ↕
|
L1 (мм) ↕
|
L2 (мм) ↕
|
L3 ↕
|
Ø трубы D1 ↕
|
Ø трубы W ↕
|
Наличие ↕ | ₽ ↕ | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Соединение PD45 JIC 7/16" |
202201.3
|
CAST | 11 | 17 | 19,5 | 39 | 28,3 | 6 | 1/4 | Есть |
1748.7 |
||
|
Соединение PD45 JIC 1/2" |
202202.3
|
CAST | 14 | 19 | 20 | 41 | 28,3 | 8 | 5/16 | Есть |
1873.8 |
||
|
Соединение PD45 JIC 9/16" |
202203.3
|
CAST | 14 | 22 | 21,5 | 43 | 30,1 | 10 | 3/8 | Есть |
1885.5 |
||
|
Соединение PD45 JIC 7/8" |
202205.3
|
CAST | 22 | 30 | 29 | 55 | 38,5 | 14-15-16 | 5/8 | Есть |
2393.1 |
||
|
Соединение PD45 JIC 1.1/16" |
202206.3
|
CAST | 27 | 36 | 33 | 62 | 42,8 | 18-20 | 3/4 | Есть |
2813.4 |
||
|
Соединение PD45 JIC 1.5/16" |
202207.3
|
CAST | 33 | 41 | 38 | 65 | 42,8 | 25 | 1 | Есть |
3365.1 |
||
|
Соединение PD90 JIC 7/16" |
202101.3
|
CAST | 11 | 17 | 24,5 | 40,5 | 28,3 | 6 | 1/4 | Есть |
1764.0 |
||
|
Соединение PD90 JIC 1/2" |
202102.3
|
CAST | 14 | 19 | 27 | 43,5 | 28,3 | 8 | 5/16 | Есть |
1844.1 |
||
|
Соединение PD90 JIC 9/16" |
202103.3
|
CAST | 14 | 22 | 27,5 | 46 | 30,1 | 10 | 3/8 | Есть |
1729.8 |
||
|
Соединение PD90 JIC 3/4" |
202104.3
|
CAST | 19 | 24 | 34,5 | 53,5 | 35 | 12 | 1/2 | Есть |
2025.9 |
||
|
Соединение PD90 JIC 7/8" |
202105.3
|
CAST | 22 | 30 | 39,5 | 60,5 | 38,5 | 14-15-16 | 5/8 | Есть |
2161.8 |
||
|
Соединение PD90 JIC 1.1/16" |
202106.3
|
CAST | 27 | 36 | 45 | 68 | 42,8 | 18-20 | 3/4 | Есть |
2819.7 |
||
|
Соединение PD90 JIC 1.5/18" |
202108.3
|
CAST | 41 | 50 | 55 | 79 | 44,1 | 30-32 | 1 1/4 | Есть |
4700.7 |
||
|
Соединение PD90 JIC 1.5/16" |
202107.3
|
CAST | 33 | 41 | 49,5 | 71 | 42,8 | 25 | 1 | Есть |
3512.7 |
||
|
Соединение PD90 JIC 1.7/8" |
202109.3
|
CAST | 48 | 55 | 59,5 | 87 | 44,3 | 38 | 1 1/2 | Есть |
6248.7 |
||
|
Соединение PD JIC 7/16" BSP 1/8" |
201801.3
|
CAST | 17 | 17 | 31,5 | 16 | 10 | 6 | 1/4 | Есть |
647.1 |
||
|
Соединение PD JIC 7/16 BSP 1/4 |
201810.3
|
CAST | 19 | 17 | 31,5 | 21 | 14 | 6 | 1/4 | Есть |
742.5 |
||
|
Соединение PD JIC 7/16" |
202001.3
|
CAST | 17 | 17 | 21 | 31,5 | 14 | 6 | 1/4 | Есть |
253.8 |
||
|
Соединение PD JIC 1/2" |
202002.3
|
CAST | 19 | 19 | 21 | 31,5 | 14 | 8 | 5/16 | Есть |
243.0 |
||
|
Соединение PD JIC 9/16" |
202003.3
|
CAST | 22 | 22 | 22 | 33,5 | 14,1 | 10 | 3/8 | Есть |
315.0 |
||
|
Соединение PD JIC 9/16" NPT 1/4" |
201903.3
|
CAST | 22 | 22 | 33,5 | 21,5 | 14 | 10 | 3/8 | Есть |
840.6 |
||
|
Соединение PD JIC 3/4" BSP 3/8" |
201804.3
|
CAST | 24 | 24 | 37,6 | 22,4 | 14 | 12 | 1/2 | Есть |
973.8 |
||
|
Соединение PD JIC 3/4" NPT 3/8" |
201904.3
|
CAST | 24 | 24 | 37,6 | 22,9 | 14,5 | 12 | 1/2 | Есть |
980.1 |
||
|
Соединение PD JIC 3/4" BSP 1/2" |
201815.3
|
CAST | 30 | 24 | 37,6 | 26,4 | 17 | 12 | 1/2 | Есть |
1211.4 |
||
|
Соединение PD JIC 3/4" |
202004.3
|
CAST | 24 | 24 | 24,4 | 37,6 | 16,7 | 12 | 1/2 | Есть |
431.1 |
||
|
Соединение PD JIC 7/8" |
202005.3
|
CAST | 30 | 30 | 28,4 | 41,1 | 19,3 | 14-15-16 | 5/8 | Есть |
627.3 |
||
|
Соединение PD JIC 7/8" NPT 1/2" |
201905.3
|
CAST | 30 | 30 | 41,1 | 28,9 | 19 | 14-15-16 | 5/8 | Есть |
1343.7 |
||
|
Соединение PD JIC 1.1/16" BSP 3/4" |
201806.3
|
CAST | 36 | 36 | 45,4 | 29,1 | 19 | 18-20 | 3/4 | Есть |
1413.0 |
||
|
Соединение PD JIC 1.1/16" |
202006.3
|
CAST | 36 | 36 | 33,1 | 45,4 | 21,9 | 18-20 | 3/4 | Есть |
980.1 |
||
|
Соединение PD JIC 1.5/16" BSP 1" |
201807.3
|
CAST | 41 | 41 | 45,4 | 31,1 | 21,5 | 25 | 1 | Есть |
1916.1 |
||
|
Соединение PD JIC 1.5/16" |
202007.3
|
CAST | 41 | 41 | 34,6 | 45,4 | 23,1 | 25 | 1 | Есть |
1277.1 |
||
|
Соединение PD JIC 1.5/16" NPT 1" |
201907.3
|
CAST | 41 | 41 | 45,4 | 36,6 | 23,5 | 25 | 1 | Есть |
2021.4 |
||
|
Соединение PD JIC 1.5/8" BSP 1.1/4" |
201808.3
|
CAST | 50 | 50 | 46,7 | 36,3 | 23,5 | 30-32 | 11/4 | Есть |
2839.5 |
||
|
Соединение PD JIC 1.7/8 BSP 1.1/2 |
201809.3
|
CAST | 60 | 55 | 47 | 38 | 25,5 | 38 | 11/2 | Есть |
3879.9 |
||
|
Соединение PTD JIC 3/4" |
202304.3
|
CAST | 19 | 24 | 34,5 | 53,5 | 35 | 12 | 1/2 | Есть |
2642.4 |
||
|
Соединение PD JIC 1.5/8" |
202008.3
|
CAST | 50 | 50 | 37,3 | 46,7 | 24,3 | 30-32 | 1 1/4 | Уточнить |
934.22 |
||
|
Соединение PD JIC 1.7/8" |
202009.3
|
CAST | 55 | 55 | 42,5 | 47 | 27,5 | 38 | 1 1/2 | Уточнить |
1447.79 |
