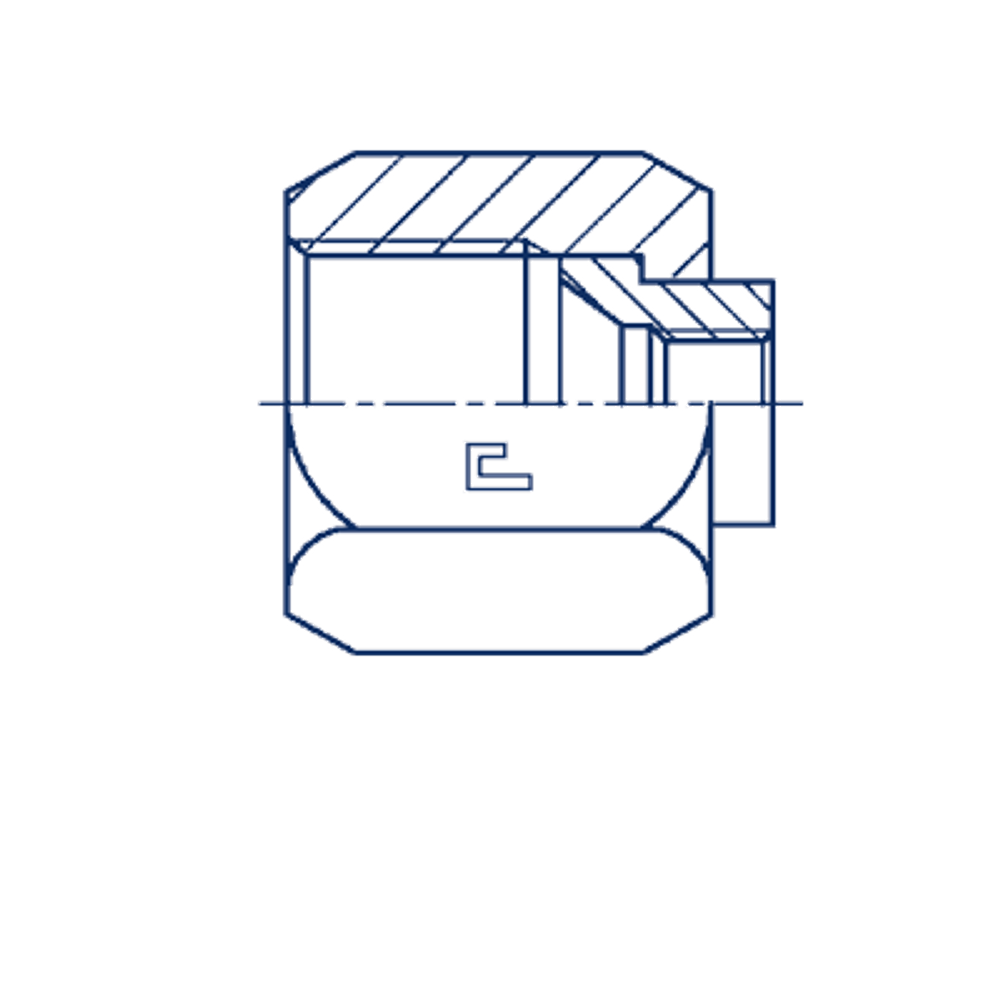

![Соединение для манометра BSP 1/4" D14-15-16 JIC 7/8" CAST](https://static.insales-cdn.com/images/products/1/6819/957749923/import_files_74_74b09bc5-bb59-11df-9f28-0030483454d2_cf77aad4-d30f-11ef-bbcd-ac1f6b40e6e5.png "Соединение для манометра BSP 1/4" D14-15-16 JIC 7/8" CAST")
Предзаказ
Описание
Если Вы хотите заказать фитинг из нержавеющей стали, замените первые две цифры артикула с 20.... на 21....
* Заказ позиции с метрическим диаметром трубы.
* Заказ позиции с метрическим диаметром трубы.
Характеристики
| Артикул | Бренд | CH1 | L1 (мм) | Ø трубы D1 | Ø трубы W | WP (bar) | Вид | Исполнение трубного соединения | резьба G | резьба JIC 37° A | Резьба ТС 1 | Резьба ТС 2 | серия | Стандарт ТС | Тип трубного соединения | Часть |
| 205705 | CAST | 27 | 32 | 14-15-16 | 5/8 | 350 | X | прямой | 1/4 | 7/8-14 | UNF | BSP | UNIVERSALE | Соединения 37° SAE J514 | для подключения изм. устройств | Изделия из углеродистой стали |
Характеристики
Бренд
CAST
Резьба трубного соединения 1
UNF
Резьба трубного соединения 2
BSP
Тип трубного соединения
для подключения изм. устройств
Исполнение трубного соединения
прямой
Размер резьбы 9
7/8-14
D трубы M1 D1
14-15-16
Размер резьбы 5
1/4
Серия
UNIVERSALE
Вид
X
Порядковый номер таблицы
Изделия из углеродистой стали
WP (bar)
350
D трубы W
5/8
Размер CH1
27
Размер L1 (мм)
32
WP (bar) рабочее давление
350
Стандарт трубных соединений
Соединения 37° SAE J514
Резьба ТС 1
UNF
Резьба ТС 2
BSP
Отзывы
Аналогичная продукция в интернет-магазине:
Внутренняя резьба BSP с накидной гайкой (развальцовка 37°) CAST
| Наименование | Артикул | Бренд ↕ | CH1 ↕ | L1 (мм) ↕ | Ø трубы D1 ↕ | Ø трубы W ↕ | WP (bar) ↕ | Вид ↕ | Исполнение трубного соединения ↕ | Наличие ↕ | ₽ ↕ | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Соединение для манометра BSP 1/4" D14-15-16 JIC 7/8" |
205705
|
CAST | 27 | 32 | 14-15-16 | 5/8 | 350 | X | прямой | Есть |
690.0 |
||
|
Соединение для манометра BSP 1/4" D06 JIC 7/16" |
205701
|
CAST | 19 | 29 | 6 | 1/4 | 350 | X | прямой | Есть |
565.0 |
||
|
Соединение для манометра BSP 1/4" D18-20 JIC 1.1/16" |
205706
|
CAST | 32 | 25,9 | 18-20 | 3/4 | 350 | Y | прямой | Есть |
816.0 |
||
|
Соединение для манометра D10 JIC 9/16 - G1/4 |
205703
|
CAST | 19 | 29 | 10 | 3/8 | 350 | X | прямой | Есть |
565.0 |
||
|
Соединение для манометра D12 JIC 3/4 - G1/4 |
205704
|
CAST | 22 | 32 | 12 | 1/2 | 350 | X | прямой | Есть |
619.0 |
Showing 1 to 5 of 5 entries
Соединения для подключения измерительных устройств GS (развальцовка 37°) CAST
|
| Наименование | Артикул |
Бренд ↕
|
CH1 ↕
|
L1 (мм) ↕
|
L2 (мм) ↕
|
L3 ↕
|
L4 ↕
|
Ø трубы D1 ↕
|
Ø трубы W ↕
| Наличие ↕ | ₽ ↕ | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Соединение для манометра BSP 1/4" D06 JIC 7/16" |
205601.3
|
CAST | 19 | 4,5 | 14,5 | 14 | 18,5 | 6 | 1/4 | Есть |
594.0 |
||
|
Соединение для манометра BSP 1/4" D06 JIC 7/16" |
205701
|
CAST | 19 | 29 | - | - | - | 6 | 1/4 | Есть |
565.0 |
||
|
Соединение для манометра BSP 1/4" D10 JIC 1/2" |
205602.3
|
CAST | 19 | 4,5 | 14,5 | 14 | 18,5 | 8 | 5/16 | Есть |
594.0 |
||
|
Соединение для манометра BSP 1/4" D14-15-16 JIC 7/8" |
205705
|
CAST | 27 | 32 | - | - | - | 14-15-16 | 5/8 | Есть |
690.0 |
||
|
Соединение для манометра BSP 1/4" D18-20 JIC 1.1/16" |
205706
|
CAST | 32 | 25,9 | - | - | - | 18-20 | 3/4 | Есть |
816.0 |
||
|
Соединение для манометра D08 JIC 1/2 - G1/2 |
205606.3
|
CAST | 27 | 5 | 20 | 14 | 20 | 8 | 5/16 | Есть |
816.0 |
||
|
Соединение для манометра D10 JIC 9/16 - G1/4 |
205603.3
|
CAST | 19 | 4,5 | 14,5 | 14,1 | 18,5 | 10 | 3/8 | Есть |
597.0 |
||
|
Соединение для манометра D10 JIC 9/16 - G1/4 |
205703
|
CAST | 19 | 29 | - | - | - | 10 | 3/8 | Есть |
565.0 |
||
|
Соединение для манометра D12 BSP 1/2 - JIC 3/4 |
205608.3
|
CAST | 27 | 5 | 20 | 16,7 | 23 | 12 | 1/2 | Есть |
838.0 |
||
|
Соединение для манометра D12 JIC 3/4 - G1/4 |
205704
|
CAST | 22 | 32 | - | - | - | 12 | 1/2 | Есть |
619.0 |
||
|
Соединение для манометра BSP 1/2" D10 JIC 7/16" |
205605.3
|
CAST | 27 | 5 | 20 | 14 | 20 | 6 | 1/4 | Уточнить |
297.42 |
Showing 1 to 11 of 11 entries
