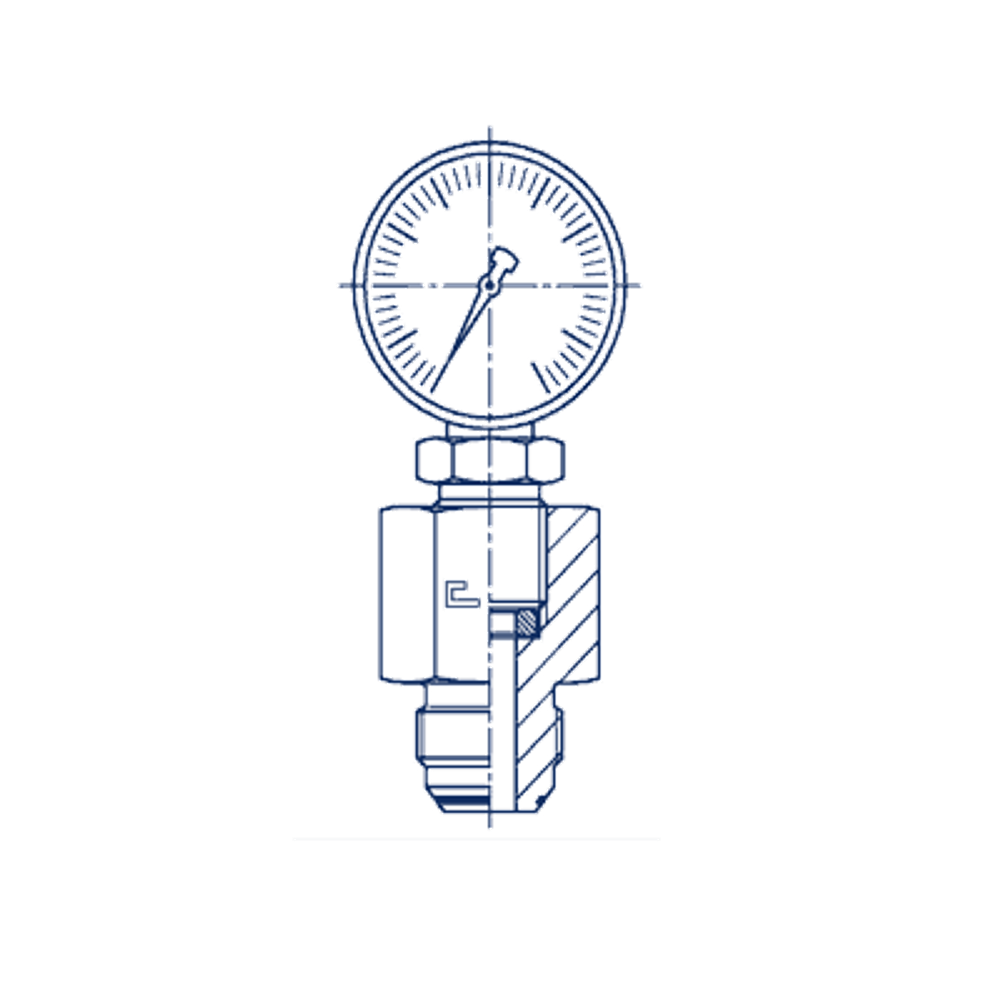

![Соединение для манометра BSP 1/4" D10 JIC 1/2" CAST](https://static.insales-cdn.com/images/products/1/7389/957750493/import_files_74_74b09baf-bb59-11df-9f28-0030483454d2_cf77aabc-d30f-11ef-bbcd-ac1f6b40e6e5.png "Соединение для манометра BSP 1/4" D10 JIC 1/2" CAST")
Предзаказ
Описание
Изделие поставляется без манометра.
Характеристики
| Артикул | Бренд | CH1 | L1 (мм) | L2 (мм) | L3 | L4 | Ø трубы D1 | Ø трубы W | WP (bar) | Исполнение трубного соединения | резьба G | резьба JIC 37° A | Резьба ТС 1 | Резьба ТС 2 | Стандарт ТС | Тип трубного соединения | Часть |
| 205602.3 | CAST | 19 | 4,5 | 14,5 | 14 | 18,5 | 8 | 5/16 | 350 | прямой | 1/4 | 1/2-20 | UNF | BSP | Соединения 37° SAE J514 | для подключения изм. устройств | Изделия из углеродистой стали |
Характеристики
Бренд
CAST
Резьба трубного соединения 1
UNF
Резьба трубного соединения 2
BSP
Тип трубного соединения
для подключения изм. устройств
Исполнение трубного соединения
прямой
Размер резьбы 9
1/2-20
D трубы M1 D1
8
Размер резьбы 5
1/4
Порядковый номер таблицы
Изделия из углеродистой стали
WP (bar)
350
D трубы W
5/16
Размер L2 (мм)
14,5
Размер CH1
19
Размер L1 (мм)
4,5
Размер L3
14
Размер L4
18,5
WP (bar) рабочее давление
350
Стандарт трубных соединений
Соединения 37° SAE J514
Резьба ТС 1
UNF
Резьба ТС 2
BSP
Отзывы
Находится на сайте:
Внутренняя резьба BSP (развальцовка 37°) CAST
|
Наименование | Артикул | Бренд ↕ | Резьба трубного соединения 1 ↕ | Резьба трубного соединения 2 ↕ | Тип трубного соединения ↕ | Исполнение трубного соединения ↕ | WP (bar) ↕ | Наличие ↕ | ₽ ↕ | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Соединение для манометра BSP 1/4" D10 JIC 1/2" | 205602.3 | CAST | UNF | BSP | для подключения изм. устройств | прямой | 350 | Есть | 534.6 | ||
|
Соединение для манометра BSP 1/4" D06 JIC 7/16" | 205601.3 | CAST | UNF | BSP | для подключения изм. устройств | прямой | 350 | Есть | 534.6 | ||
|
Соединение для манометра D08 JIC 1/2 - G1/2 | 205606.3 | CAST | UNF | BSP | для подключения изм. устройств | прямой | 350 | Есть | 734.4 | ||
|
Соединение для манометра D12 BSP 1/2 - JIC 3/4 | 205608.3 | CAST | UNF | BSP | для подключения изм. устройств | прямой | 350 | Есть | 754.2 | ||
|
Соединение для манометра D10 JIC 9/16 - G1/4 | 205603.3 | CAST | UNF | BSP | для подключения изм. устройств | прямой | 350 | Есть | 537.3 |
Соединения для подключения измерительных устройств GS (развальцовка 37°) CAST
|
|
Наименование | Артикул | Бренд ↕ | Резьба трубного соединения 1 ↕ | Резьба трубного соединения 2 ↕ | Тип трубного соединения ↕ | Исполнение трубного соединения ↕ | WP (bar) ↕ | Наличие ↕ | ₽ ↕ | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Соединение для манометра BSP 1/4" D10 JIC 1/2" | 205602.3 | CAST | UNF | BSP | для подключения изм. устройств | прямой | 350 | Есть | 534.6 | ||
|
Соединение для манометра BSP 1/4" D06 JIC 7/16" | 205601.3 | CAST | UNF | BSP | для подключения изм. устройств | прямой | 350 | Есть | 534.6 | ||
|
Соединение для манометра BSP 1/4" D06 JIC 7/16" | 205701 | CAST | UNF | BSP | для подключения изм. устройств | прямой | 350 | Есть | 508.5 | ||
|
Соединение для манометра BSP 1/4" D14-15-16 JIC 7/8" | 205705 | CAST | UNF | BSP | для подключения изм. устройств | прямой | 350 | Есть | 621.0 | ||
|
Соединение для манометра BSP 1/4" D18-20 JIC 1.1/16" | 205706 | CAST | UNF | BSP | для подключения изм. устройств | прямой | 350 | Есть | 734.4 | ||
|
Соединение для манометра D08 JIC 1/2 - G1/2 | 205606.3 | CAST | UNF | BSP | для подключения изм. устройств | прямой | 350 | Есть | 734.4 | ||
|
Соединение для манометра D10 JIC 9/16 - G1/4 | 205603.3 | CAST | UNF | BSP | для подключения изм. устройств | прямой | 350 | Есть | 537.3 | ||
|
Соединение для манометра D10 JIC 9/16 - G1/4 | 205703 | CAST | UNF | BSP | для подключения изм. устройств | прямой | 350 | Есть | 508.5 | ||
|
Соединение для манометра D12 BSP 1/2 - JIC 3/4 | 205608.3 | CAST | UNF | BSP | для подключения изм. устройств | прямой | 350 | Есть | 754.2 | ||
|
Соединение для манометра D12 JIC 3/4 - G1/4 | 205704 | CAST | UNF | BSP | для подключения изм. устройств | прямой | 350 | Есть | 557.1 |
