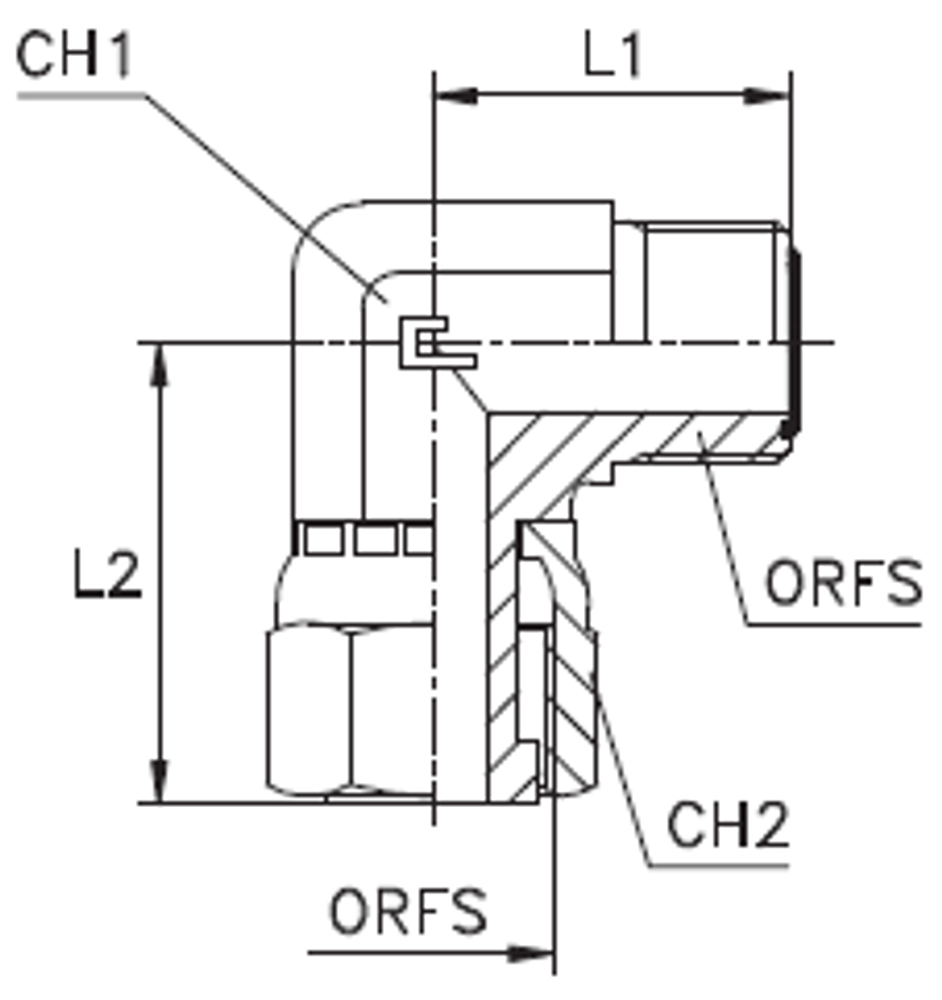

![Соединение N90 ORFS 9/16" (климп.) CAST](https://static.insales-cdn.com/images/products/1/6862/915372750/import_files_7d_7d749fdd-bb5a-11df-9f28-0030483454d2_53214383-7afc-11ef-bbcc-ac1f6b40e6e5.png "Соединение N90 ORFS 9/16" (климп.) CAST")
Предзаказ
Описание
Если вы хотите заказать изделие из нержавеющей стали, замените первые две цифры артикула с 40.... на 41....
Характеристики
| Артикул | Бренд | CH1 | CH2 | L1 (мм) | L2 (мм) | Ø трубы D1 | Ø трубы W | WP (bar) | Исполнение трубного соединения | резьба ORFS | Резьба ТС 1 | Резьба ТС 2 | серия | Стандарт ТС | Тип трубного соединения |
| 407201 | CAST | 14 | 19 | 21,5 | 26,5 | 6 | 1/4 | 630 | 90 град. | 9/16-18 | UNF | UNF | Универсальная | Соединения 90° SAE-J1453 | проходной/адаптер |
Характеристики
Бренд
CAST
Резьба трубного соединения 1
UNF
Резьба трубного соединения 2
UNF
Тип трубного соединения
проходной/адаптер
Исполнение трубного соединения
90 град.
Размер CH2
19
D трубы M1 D1
6
Размер резьбы 8
9/16-18
Серия
Универсальная
WP (bar)
630
D трубы W
1/4
Размер L2 (мм)
26,5
Размер CH1
14
Размер L1 (мм)
21,5
WP (bar) рабочее давление
630
Стандарт трубных соединений
Соединения 90° SAE-J1453
Резьба ТС 1
UNF
Резьба ТС 2
UNF
Отзывы
Аналогичная продукция в интернет-магазине:
Угловые 90 град. с накидной гайкой (развальцовка 90°) CAST
| Наименование | Артикул | Бренд ↕ | CH1 ↕ | CH2 ↕ | L1 (мм) ↕ | L2 (мм) ↕ | Ø трубы D1 ↕ | Ø трубы W ↕ | WP (bar) ↕ | Наличие ↕ | ₽ ↕ | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Соединение N90 ORFS 9/16" (климп.) |
407201
|
CAST | 14 | 19 | 21,5 | 26,5 | 6 | 1/4 | 630 | Есть |
529.2 |
||
|
Соединение N90 ORFS 11/16" (климп.) |
407202
|
CAST | 19 | 22 | 25 | 29 | 8-10 | 5/16-3/8 | 630 | Есть |
682.2 |
||
|
Соединение N90 ORFS 13/16" (климп.) |
407203
|
CAST | 19 | 24 | 28 | 38 | 12 | 1/2 | 630 | Есть |
828.9 |
||
|
Соединение N90 ORFS 1" (климп.) |
407204
|
CAST | 27 | 30 | 33,5 | 41 | 14-15-16 | 5/8 | 420 | Есть |
1514.7 |
||
|
Соединение PN90 ORFS 1.3/16 (обжатая гайка) |
407205
|
CAST | 30 | 36 | 37,5 | 46,5 | 18-20 | 3/4 | 420 | Есть |
2309.4 |
||
|
Соединение N90 ORFS 1.7/16" (климп.) |
407206
|
CAST | 36 | 46 | 41,5 | 53,5 | 22-25 | 7/8-1 | 420 | Есть |
3258.9 |
||
|
Соединение N90 ORFS 1.11/16 (обжатая гайка) |
407207
|
CAST | 41 | 50 | 44,5 | 58 | 28-30-32 | 1 1/4 | 280 | Есть |
5139.9 |
||
|
Соединение ORFS ELBOW 38 |
407208
|
CAST | 48 | 60 | 49 | 61 | 35-38 | 1 1/2 | 280 | Есть |
7707.6 |
Соединения проходные с накидной гайкой PN (развальцовка 90°) CAST
|
|
Наименование | Артикул |
Бренд ↕
|
CH1 ↕
|
CH2 ↕
|
L1 (мм) ↕
|
L2 (мм) ↕
|
Ø трубы D1 ↕
|
Ø трубы W ↕
|
WP (bar) ↕
|
Наличие ↕ | ₽ ↕ | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Соединение FN45 ORFS 11/16" D08-10 (обжатая гайка) |
407302
|
CAST | 19 | 22 | 19 | 28 | 8-10 | 5/16-3/8 | 630 | Есть |
1944.9 |
||
|
Соединение FN45 ORFS 1.3/16" D18-20 (обжатая гайка) |
407305
|
CAST | 30 | 36 | 26 | 44 | 18-20 | 3/4 | 420 | Есть |
3111.3 |
||
|
Соединение FN45 ORFS 9/16" D06 (обжатая гайка) |
407301
|
CAST | 14 | 19 | 16 | 25 | 6 | 1/4 | 630 | Есть |
1742.4 |
||
|
Соединение FNT ORFS 11/16" D08-10 (обжатая гайка) |
407502
|
CAST | 19 | 22 | 25 | 29 | 8-10 | 5/16-3/8 | 630 | Есть |
1863.9 |
||
|
Соединение FNT ORFS 13/16" D12 (обжатая гайка) |
407503
|
CAST | 19 | 24 | 28 | 38 | 12 | 1/2 | 630 | Есть |
1150.2 |
||
|
Соединение FNT ORFS 1.3/16" D18-20 (обжатая гайка) |
407505
|
CAST | 30 | 36 | 37,5 | 46,5 | 18-20 | 3/4 | 420 | Есть |
3015.9 |
||
|
Соединение FNT ORFS 1.7/16" D22-25 (обжатая гайка) |
407506
|
CAST | 36 | 46 | 41,5 | 53,5 | 22-25 | 7/8-1 | 420 | Есть |
5853.6 |
||
|
Соединение FNT ORFS 1" D14-15-16 (обжатая гайка) |
407504
|
CAST | 27 | 30 | 33,5 | 41 | 14-15-16 | 5/8 | 420 | Есть |
2529.0 |
||
|
Соединение FNT ORFS 9/16" D06 (обжатая гайка) |
407501
|
CAST | 14 | 19 | 21,5 | 26,5 | 6 | 1/4 | 630 | Есть |
1624.5 |
||
|
Соединение LN ORFS 11/16" (климп.) |
407402
|
CAST | 19 | 22 | 25 | 29 | 8-10 | 5/16-3/8 | 630 | Есть |
1019.7 |
||
|
Соединение LN ORFS 1.3/16" (климп.) |
407405
|
CAST | 30 | 36 | 37,5 | 46,5 | 18-20 | 3/4 | 420 | Есть |
3015.9 |
||
|
Соединение LN ORFS 13/16" (климп.) |
407403
|
CAST | 19 | 24 | 28 | 38 | 12 | 1/2 | 630 | Есть |
1150.2 |
||
|
Соединение LN ORFS 1.7/16" (климп.) |
407406
|
CAST | 36 | 46 | 41,5 | 53,5 | 22-25 | 7/8-1 | 420 | Есть |
5853.6 |
||
|
Соединение LN ORFS 1" (климп.) |
407404
|
CAST | 27 | 30 | 33,5 | 41 | 14-15-16 | 5/8 | 420 | Есть |
2529.0 |
||
|
Соединение LN ORFS 9/16" (климп.) |
407401
|
CAST | 14 | 19 | 21,5 | 26,5 | 6 | 1/4 | 630 | Есть |
682.2 |
||
|
Соединение N90 ORFS 1.11/16 (обжатая гайка) |
407207
|
CAST | 41 | 50 | 44,5 | 58 | 28-30-32 | 1 1/4 | 280 | Есть |
5139.9 |
||
|
Соединение N90 ORFS 11/16" (климп.) |
407202
|
CAST | 19 | 22 | 25 | 29 | 8-10 | 5/16-3/8 | 630 | Есть |
682.2 |
||
|
Соединение N90 ORFS 13/16" (климп.) |
407203
|
CAST | 19 | 24 | 28 | 38 | 12 | 1/2 | 630 | Есть |
828.9 |
||
|
Соединение N90 ORFS 1.7/16" (климп.) |
407206
|
CAST | 36 | 46 | 41,5 | 53,5 | 22-25 | 7/8-1 | 420 | Есть |
3258.9 |
||
|
Соединение N90 ORFS 1" (климп.) |
407204
|
CAST | 27 | 30 | 33,5 | 41 | 14-15-16 | 5/8 | 420 | Есть |
1514.7 |
||
|
Соединение N90 ORFS 9/16" (климп.) |
407201
|
CAST | 14 | 19 | 21,5 | 26,5 | 6 | 1/4 | 630 | Есть |
529.2 |
||
|
Соединение ORFS ELBOW 38 |
407208
|
CAST | 48 | 60 | 49 | 61 | 35-38 | 1 1/2 | 280 | Есть |
7707.6 |
||
|
Соединение ORFS TEE 32 |
407507
|
CAST | 41 | 50 | 44,5 | 58 | 28-30-32 | 1 1/4 | 280 | Есть |
6349.5 |
||
|
Соединение ORFS TEE 38 |
407508
|
CAST | 48 | 60 | 49 | 61 | 35-38 | 1 1/2 | 280 | Есть |
9902.7 |
||
|
Соединение PN90 ORFS 1.3/16 (обжатая гайка) |
407205
|
CAST | 30 | 36 | 37,5 | 46,5 | 18-20 | 3/4 | 420 | Есть |
2309.4 |
||
|
ФИТИНГ ORFS TEE 32 |
407407
|
CAST | 41 | 50 | 44,5 | 58 | 28-30-32 | 1 1/4 | 280 | Есть |
6349.5 |
||
|
ФИТИНГ ORFS TEE 38 |
407408
|
CAST | 48 | 60 | 49 | 61 | 35-38 | 1 1/2 | 280 | Есть |
9902.7 |
